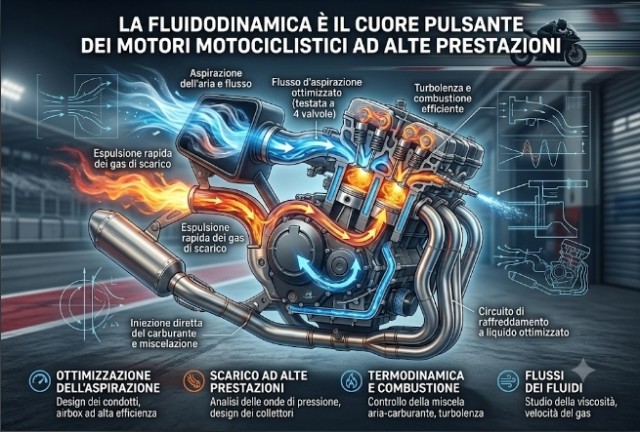

La Fluidodinamica è il cuore pulsante dei motori motociclistici ad alte prestazioni. Ottimizzare il rendimento volumetrico non significa solo spingere aria e benzina nel cilindro, ma orchestrare con precisione millimetrica onde di pressione, risonanze e flussi invisibili per trasformare ogni singola combustione in pura spinta lineare sulla ruota posteriore.
La Fluidodinamica nei motori motociclistici: Condotti d'aspirazione e scarichi
Nel mondo delle due ruote, la ricerca della massima potenza specifica e di un'erogazione lineare ha spinto gli ingegneri a guardare oltre la semplice meccanica delle parti in movimento. Se pistoni, alberi a gomiti e alberi a camme costituiscono l'ossatura di un propulsore, l'aria che lo attraversa ne rappresenta l'anima. La Fluidodinamica nei motori motociclistici non è una scienza statica, ma una disciplina che studia flussi pulsanti e transitori altamente complessi, dove la colonna d'aria non si comporta come un fluido continuo, ma come una massa dotata di inerzia ed elasticità, soggetta a continue e violentissime variazioni di velocità e pressione. Per comprendere come ottimizzare il riempimento del cilindro, noto come rendimento volumetrico, è necessario analizzare il motore non solo come una pompa volumetrica, ma come uno strumento acustico. Ogni volta che una valvola di aspirazione o di scarico si apre e si chiude, genera un'onda d'urto che viaggia all'interno dei condotti alla velocità del suono. Saper calcolare, gestire e sfruttare queste onde pressorie differenzia un motore pigro da un propulsore da corsa capace di urlare a oltre 14.000 giri al minuto.
Il respiro del cilindro: Le onde di pressione nell'aspirazione

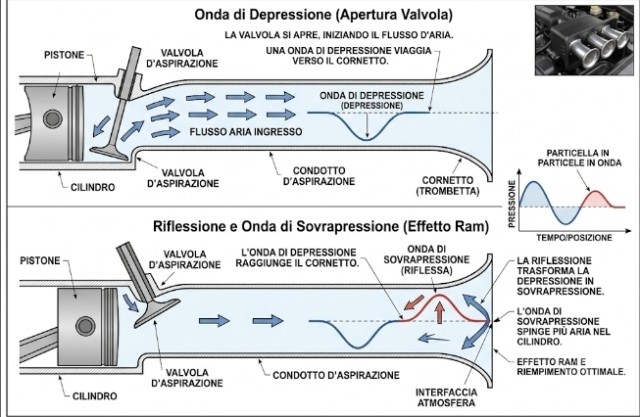

Il viaggio della carica fresca inizia nel condotto di aspirazione. Quando il pistone scende durante la fase di aspirazione e la valvola si apre, si crea una violenta depressione localizzata. Questa depressione si propaga verso l'esterno, lungo il condotto, fino a raggiungere l'estremità aperta (il cornetto di aspirazione all'interno dell'airbox). Quando l'onda di depressione incontra questa variazione brusca di sezione, subisce un fenomeno fisico straordinario: viene riflessa e cambia di segno, trasformandosi in un'onda di sovrapressione che viaggia in senso opposto, ovvero verso il cilindro. Se la lunghezza del condotto è calcolata perfettamente in base al regime di rotazione del motore, quest'onda di sovrapressione riflessa arriverà in prossimità della valvola di aspirazione proprio nell'istante finale della sua apertura, poco prima che si chiuda. Questo fenomeno, chiamato "sovralimentazione acustica" o effetto Ram, spinge letteralmente un'ulteriore quota di aria e carburante all'interno della camera di combustione, anche quando il pistone ha già superato il Punto Morto Inferiore (PMI) e ha iniziato la sua risalita. Sfruttare l'inerzia della colonna di gas in questo modo permette di ottenere un rendimento volumetrico superiore all'unità (>100%), un risultato eccezionale per un motore aspirato.Tuttavia, questo meccanismo ha un limite intrinseco: la velocità delle onde acustiche è legata alla temperatura del fluido, mentre la velocità del pistone cambia continuamente con i giri del motore. Di conseguenza, un condotto di aspirazione di lunghezza fissa sarà accordato (e quindi efficiente) solo in un intervallo di giri molto ristretto, lasciando il motore vuoto ai bassi regimi o asfittico agli alti.
L'innovazione geometrica: I cornetti ad altezza variabile
Per superare la rigidità dei condotti fissi, gli ingegneri hanno sviluppato i sistemi di aspirazione a geometria variabile, oggi dotazione standard sulle superbike stradali più raffinate. Questo sistema prevede cornetti di aspirazione divisi in due sezioni: una fissa inferiore e una mobile superiore, comandata da un servomotore elettronico gestito dalla centralina.Ai bassi e medi regimi, il cornetto mobile rimane accoppiato a quello fisso. La lunghezza totale del condotto è massima. I condotti lunghi sono fondamentali a regimi ridotti perché il tempo a disposizione per il viaggio dell'onda è maggiore; un percorso più lungo rallenta il ritorno dell'onda di sovrapressione, facendola coincidere perfettamente con la chiusura tardiva della valvola. Questo si traduce in una curva di coppia robusta, corposa e senza esitazioni nelle riaperture del gas, garantendo trazione e fluidità di marcia. Quando il motore sale di giri e si avvicina alla zona rossa, il tempo a disposizione per il ciclo di aspirazione si riduce drasticamente. A questo punto, l'attuatore solleva la porzione superiore del cornetto, accorciando virtualmente il condotto. La lunghezza ridotta permette alle onde pressorie di compiere il tragitto di andata e ritorno molto più velocemente, accordandosi con le frequenze elevatissime degli alti regimi. L'impatto sulla curva di coppia è evidente: il motore non mura, la potenza continua a salire linearmente e l'estensione del regime utile si dilata, offrendo al Motociclista il massimo della spinta quando si cercano le massime prestazioni in pista.
Lo svuotamento strategico: La Fluidodinamica dello scarico
Se l'aspirazione ha il compito di alimentare il motore, l'impianto di scarico ha quello, altrettanto cruciale, di evacuare i gas combusti e, contemporaneamente, aiutare la fase successiva di aspirazione. Quando la valvola di scarico si apre, i gas ad altissima pressione ed energia accumulati nella camera di combustione si riversano nel collettore, generando un'onda di pressione positiva ad alta intensità. Questa onda viaggia lungo il collettore fino a quando non incontra una variazione di sezione, come un cono di divergenza o il travaso nel compensatore. Esattamente come accade nell'aspirazione, la variazione di sezione riflette l'onda invertendone il segno: l'onda di pressione positiva diventa un'onda di contropressione negativa (depressione) che torna indietro verso la testata. L'obiettivo dei progettisti è fare in modo che questa onda di depressione raggiunga la valvola di scarico durante la delicata fase di "incrocio valvole", ovvero quel breve momento in cui sia le valvole di scarico che quelle di aspirazione sono simultaneamente aperte. La depressione riflessa svolge un duplice lavoro: aspira letteralmente i residui di gas combusti rimasti nella camera di combustione (scavenging) e crea un effetto di richiamo che anticipa l'ingresso della miscela fresca dal condotto di aspirazione, pulendo il cilindro e minimizzando le perdite per pompaggio.
Regolazione attiva: Le valvole parzializzatrici allo scarico

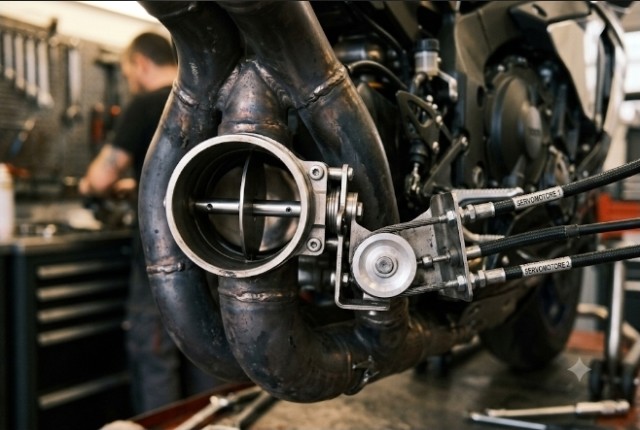

Proprio come per i condotti di aspirazione, le dimensioni geometriche dello scarico (diametro e lunghezza dei collettori) determinano il regime di rotazione ideale per l'effetto di scavenging. Per evitare che uno scarico aperto e ottimizzato per la massima potenza agli alti regimi svuoti completamente la contropressione ai bassi giri – causando una drastica perdita di coppia e irregolarità di funzionamento – è stata introdotta la valvola parzializzatrice allo scarico (spesso nota commercialmente con acronimi come EXUP o similari).Questa valvola a farfalla, posizionata generalmente nel punto di giunzione dei collettori prima del silenziatore, viene parzialmente chiusa la centralina ai bassi regimi. Restringendo la sezione di passaggio, la valvola incrementa artificialmente la contropressione e modifica i tempi di riflessione delle onde. Questo stratagemma impedisce alla miscela fresca appena entrata durante l'incrocio di scappare direttamente nello scarico prima che la valvola si chiuda, preservando la coppia motrice ai regimi medio-bassi. Man mano che il motore sale di giri, la valvola si apre completamente, liberando il condotto e permettendo ai gas di defluire senza ostacoli per garantire la massima permeabilità e potenza ad alto regime.
Conclusioni:
La gestione Fluidodinamica trasforma le onde di pressione all'interno del motore da elementi di disturbo a veri e propri alleati invisibili. Attraverso l'uso sapiente di cornetti ad altezza variabile e valvole parzializzatrici, la moderna ingegneria motociclistica è riuscita a superare i compromessi storici della meccanica, offrendo motori capaci di esprimere potenze specifiche straordinarie in alto, senza sacrificare la trattabilità e la pienezza d'erogazione necessarie nell'utilizzo quotidiano.
