Eventualmente si possono controllare le masse. Magari prova il cruscotto la banco con l'alimentatore mandando 12V a +Vbatt e +Vquadro. Qualcosa si deve accendere.

Buonasera
Ho il cruscotto della mia multistrada 1260 che non si accende più.
La moto si avvia e va senza nessun tipo di problemi, però il cruscotto non da segno di vita.
Ho notato che non funzionano più alcune cose : Abbaglianti, cambio elettronico, frecce, sospensioni e clacson.
Ho effettuato dei test sostituendo delle parti senza risultato : centralina BBS, cruscotto, centralina ignezione.
Ho controllato anche i cablaggio che arrivano al cruscotto e sono ok (alimentazione ecc.).
Ho controllato la line bus mediante un multimetro misurando la resistenza del circuito 60 ohm quindi ok.
C'è qualcuno che può aiutarmi
Grazie

..banalmente..i fusibili li hai controllati vero ? Il fatto che diverse utenze non funzionano più potrebbe essere un fusibile che è a protezione appunto di tutte quelle utenze...
Se hai lo schema elettrico verifica bene , verifica bene anche i connettori che vanno in centralina...magari sono solo ossidati

Buonasera
Qualcuno può aiutarmi a trovare lo schema elettrico del cruscotto della mia MTS ?

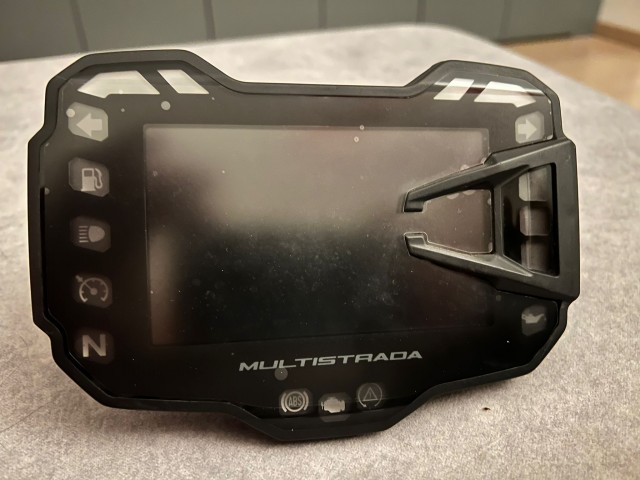

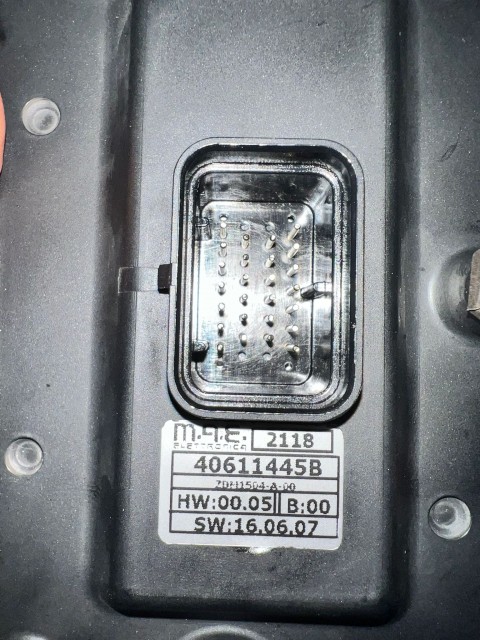

Posto foto del modello con id.

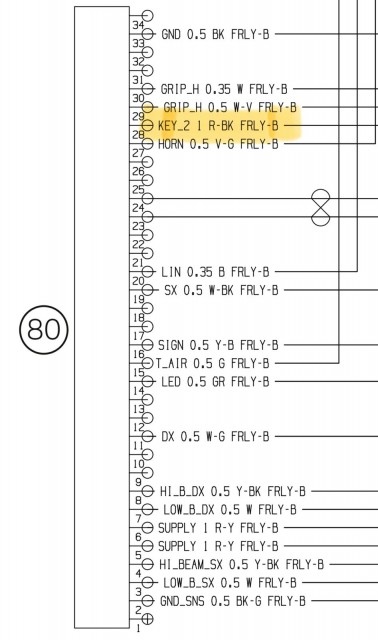

Lo schema nel manuale di officina non corrisponde alla realtà…
Grazie

Immagine: Link a pagina di Motoclub Tingavert
Immagine: Link a pagina di Motoclub Tingavert
Immagine: Link a pagina di Motoclub Tingavert

Ma non era piu' facile far fare una diagnosi in officina?

Concordo.
Sono, anzi ero, un tecnico elettronico, e credo che anche se avessi lo schema elettrico giusto ci penserei due volta ad aprire il cruscotto.
Secondo me prima di fare danni irreparabili, fai fare una diagnosi in Ducati, magari il guasto è tutto da un' altra parte.
