Manubrio Naked per scooter: montaggio e chiarimenti
Scritto da rubo - Pubblicato 22/11/2007 21:52
Operazioni di massima per effettuare la sostituzione del manubrio sullo scooter, installandone uno del tipo “naked”

Bene ragazzi sto per trattare un argomento che, secondo il mio punto di vista, è molto importante: il montaggio di un manubrio “naked”.

Allora iniziamo con il dire che questo tipo di modifica sostituirà il vecchio manubrio con uno più "nudo", leggero e senza troppa strumentazione; ma andiamo in ordine.

Per prima cosa il montaggio:

Smontiamo il nostro vecchio manubrio (ognuno ha il suo metodo; non posso elencare scooter e scooter). Nel più dei casi bisogna prima smontare il contakm e poi troveremo una vite per smontare tutta la strumentazione. Poi a seconda dello scooter arriveremo a staccare il manubrio e quindi ci troveremo davanti solo il mozzo attaccato alle forcelle

Arrivati a questo punto iniziano le compere. Bisogna comprare per prima cosa il mozzo per sostenere il manubrio. Ce ne sono di diversi tipi, a seconda del tipo di scooter (Piaggio/Gilera, Malaguti, Aprilia ecc..).

Trovato il mozzo adatto al vostro scooter, scegliete il colore che preferite dopodiché abbiniamoci un manubrio. Avete a disposizione una vasta scelta di manubri, più larghi, più stretti, storti ecc..

Comprato il materiale iniziamo il montaggio. Prendete il supporto per il vostro mozzo e stringeteglielo attorno (i metodi di montaggio sono diversi da scooter a scooter, questo è quello più generico). Il lavoro del mozzo del manubrio è importante, per cui stringetelo per bene, magari con delle brugole a T, per fare più forza. Mi raccomando a non andare lenti, senno rischiereste di ritrovarvi per terra con il manubrio in mano ;)

Comunque, una volta montato il mozzo, montiamo anche il manubrio. Sulla testa del mozzo ci sono 2 brugole da svitare; svitate inserite il manubrio e riavvitate. Tutto facile fino ad ora.

Ora vi ritrovate davanti il vostro manubrio con nulla attaccato.

Iniziando per ordine attacchiamo le leve dei freni, facendo dei buchini nel manubrio per i freni a disco (per la pompa dell'acqua);ne l caso le vostre leve non si possano rimontare, se avete il freno posteriore a tamburo potreste adottare una leva da cross, come la frizione delle moto, e attaccare il filo come se fosse un freno (come ha fatto il sottoscritto) le manopole (quella sinistra senza problemi, quella destra dobbiamo lasciarla un po in fuori, poiché senno non ci sarebbe spazio per il freno e la strumentazione).

Ora mancano gli attacchi dei devioluce e dello starter.
Se state montando questo manubrio su un Aerox/Nitro non avete problemi, in quanto potete usare la stessa strumentazione di serie, in quanto asportabile dal manubrio originale; se non avete questa fortuna, allora dovrete procurarvi un devioluce (Universale) come quello prodotto dalla Stage6, che comprende attacco specchietto sx,clacson,frecce e luci, disponibile in 3 colori (nero,cromato,grigio satinato).

Se volete proprio avere un bel manubrio, aggiungete anche una strumentazione più adatta alla vostra scelta. Cene sono diverse. Da segnalare quella prodotta dalla KOSO quadrata che comprende molte funzionalità (contakm digitale, contakm totali, spie benzina frecce, olio e luci), ma non molto bella esteticamente. Potete anche aggiungere accessori come conta giri, misuratori di prestazioni, spie benzina, temperatura motore, orologio... tutte separate.

Se volete potete anche aggiungere un cupolino BCD (disponibile nero e bianco), per rendere ancora più accattivante la propria moto.

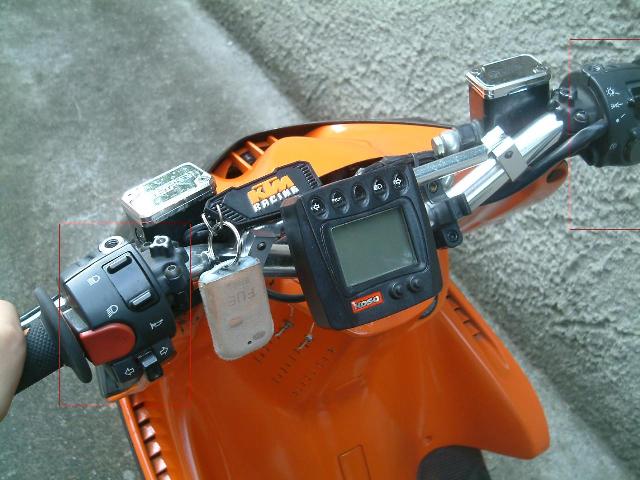

Dopo aver fatto tutte queste modifiche dovremmo essere davanti a una cosa del genere


e quindi pronti per partire.

Se avete qualche dubbio non esitate a chiedere

Ciao!


Commenti degli Utenti (totali: 25)
Login/Crea Account



I commenti sono di proprietà dell'inserzionista. Noi non siamo responsabili per il loro contenuto.

Commenti NON Abilitati per gli utenti non registrati
Commento di: pazzoxilbooster il 27-11-2007 01:55
questo e il tuo scooter? e uno slider? a liquido vero?
Commento di: rubo il 27-11-2007 19:36
no non è il mio scooter ;)
Commento di: pazzoxilbooster il 27-11-2007 20:37
sai dv posso trovare un digitale tipo quello della foto? a un prezzo non esagerato? su ebay non ne trovo..
Commento di: rubo il 27-11-2007 21:35
i soliti siti www.castiglione-racingparts.it nella sezione strumentazione ;)
Commento di: total24 il 29-11-2007 14:50
bella guida rubo;)..cmq la strumentaz. costa su castiglione o biolla al massimo 80€...
Commento di: pazzoxilbooster il 30-11-2007 22:43
finalmente l ho montato pure io raga appena finisco il mio bolide metto la foto.... esteticamnente di originALE ce poco e nulla ciaooo
Commento di: tajax il 03-10-2008 14:34
mio padre ce la sul suo quad, mooooooolto buono
Commento di: ark6 il 30-11-2007 20:58
sai per caso che mozzo devo montare se ho un beta ark???per nitro,phantom,aprilia,piaggio,ecc...
Commento di: cassi- il 22-12-2007 13:46
ciao ascolta io ho il mozzo della tnt per il nitro e lo devo montare...c'è un perno che non capisco se va smontato o no è subito sopra le due brugore per fissare il mozzo al piantone è un gancino in ferro che attraversa il manubrio
Commento di: denistuning il 13-05-2009 19:33
ciao scusa anke io me lo sto chiedendo tu come hai fatto?
Commento di: ManuStage6 il 25-03-2008 11:28
Bisogna tagliare il manubrio originale?per mettere il mozzo

Commento di: edoardokappa il 10-05-2009 14:06
senti io ho un nrg mc3 e come sai ho le freccie alla carena del manubrio ; come fo a mettere le frecce?? dove le metto???
Commento di: ---Edo94--- il 28-05-2009 21:10
Scusate se mi metto a gare il pignolo
ma al posto di quello li immenso si può mettere un cruscotto multifunzione sempre della koso...ma molto più ridotto e funzionale...il DB-01R
http://cgi.ebay.it/KOSO-TACHOMETER-DREHZAHLMESSER-DB-01R-STREETFIGHTER_W0QQitemZ220362831259QQcmdZViewItemQQptZMotorrad_Kraftradteile?hash=item334ea5f59b&_trksid=p3286.m63.l1177

Commento di: _FioPPa___ il 30-06-2009 13:14
ciao...volevo chiederti come si fa a montare il mozzo...perche c'è un perno che in teoria si deve togliere per poi reincastrare...ma non so come fare per toglierlo..se ti puo essere d'aiuto ho un aprilia sr..grazie!
Commento di: ziofrenks il 20-09-2009 14:18
Ciao sono nuovo e volevo chiederti se il cruscotto vecchio lo si può attaccare fa qualke parte così ho sempre la strumentazione cmq ho visto un video in cui l'anno fatto e sta benissimo
Commento di: aeroxstyle il 01-07-2010 15:35
x montare le leve e la pompa dell'acqua sul naked devo fare 2 buchi sul manubrio??? (su un aerox)
Commento di: n-i-c-o-s il 03-10-2010 20:12
che mozzo posso montare su un kymco agility rs
Commento di: pacio2905 il 12-12-2010 09:27
ok scusa ma tu di dove sei?io ho un phantom f12r e volevo mettere il naked... Xò non essendo espertissimo, non saprei come montarlo, ci potrei provare ma non mi verrà benissimo, quindi ti volevo chiedere che se sei ei pordenone o zone vicine se mi dati una mano. Visto ke dal meccanico non lo porto
Commento di: Ospite il 23-01-2011 11:42
Ciao...
Mi potresti mandare il link per il mozzo per il beta ark da Biollamotors???
e il naked va bene quello normale... ne street ne cross vero?
i devioluci dell'ark ci vanno nel naked?
grazie 1000...!in anticipo...!
Commento di: Nick11 il 10-02-2011 22:05
Ciao non ho mica capito bene a cosa servono questi DEVIOLUCI. Bisogna metterli per forza?
Commento di: Maurolive il 10-02-2011 22:24
sono gli interruttori vicino alle manopole per accendere le luci, le frecce... e tutto il resto.
Servono direi :)
Commento di: Nick11 il 24-02-2011 22:07
Ah ho capito :D Ma bisogna cambiarle per forza?
Commento di: daniel_94 il 01-08-2011 01:09
scusami.. io ho un sr.. quindi dovrei prendere il devioluci? su biolla ci sono solo per aerox e booster e nrg se non sbaglio.. non ci sarebbe la possibilità di adattarlo quello originale?
Commento di: speedy12 il 14-11-2013 20:08
ma per il comando del gas?
Commento di: ricciolo98 il 29-11-2013 22:50
ciao rubo anche io ho montato la strumentazione koso identica alla tua sul mio aerox pero ho un problema sulla lettura del contakm e sulla rilevazione della benzina. In pratica i valori che visualizzo non sono reali e stabili, ad esempio con il pieno di carburante lui mi segna solo meta' e quando parto veloce il livello segna in riserva, invece il conta km sballa anche di 15kmh
