Kawasaki ZXR 750 pista
16144413
16144413 Inviato: 23 Mar 2020 23:54


immagini visibili ai soli utenti registrati


l'airbox credo sia una versione sbk perchè ha anche una seconda presa d'aria tra radiatore e telaio. probabilmente avevano fatto così perchè la verdona da corsa era ingorda d'aria... icon_asd.gif
il problema è ovviamente che io non ho un radiatore appositamente costruito per lasciare spazio alla presa, quindi l'ho abbassato tutto quello che potevo e poi ho modificato il condotto stringendolo e allungandolo in modo da passargli sopra. Se riesco a far quadrare il tutto il condotto verrà poi rivestito con del materiale anticalore

16144415
16144415 Inviato: 24 Mar 2020 0:13


tralasciamo la resina e passiamo alla parte elettrica, quella che più odio! eusa_wall.gif
il cablaggio di serie lascia alquanto a desiderare a livello estetico e in ogni caso la mia idea era di semplificarlo quanto più possibile, quindi eliminando tutta la parte inutile per la pista

immagini visibili ai soli utenti registrati


16144416
16144416 Inviato: 24 Mar 2020 0:18


ho quindi provveduto a sistemare il cablaggio su un piano e segnato tutte le spine, quindi sguainato e operato icon_confused.gif
un po' ad occhio e un po' con il manuale ho eliminato un bel chilo di fili e relais inutili 0509_mitra.gif

immagini visibili ai soli utenti registrati


immagini visibili ai soli utenti registrati


immagini visibili ai soli utenti registrati


ci sarebbe ancora qualcosa da togliere, ma la mia idea adesso è di provare che funzioni tutto, poi farmi lo schema con le misure e rifarlo da zero con dei fili più adatti

16144417
16144417 Inviato: 24 Mar 2020 0:22


immagini visibili ai soli utenti registrati


immagini visibili ai soli utenti registrati


immagini visibili ai soli utenti registrati


ho poi provato sulla moto e fatto ancora qualche modifica

immagini visibili ai soli utenti registrati


16144451
16144451 Inviato: 24 Mar 2020 7:18


Fantastico!
Mi dispieceva non leggere più nulla, avanti tutta allora! 0509_doppio_ok.gif 0509_doppio_ok.gif 0509_doppio_ok.gif

16144546
16144546 Inviato: 24 Mar 2020 18:56


eusa_clap.gif eusa_clap.gif eusa_clap.gif

16147237
16147237 Inviato: 7 Apr 2020 8:54


Veramente uno spettacolo, complimenti per tutti i lavori eseguiti, che eseguirai e per le tue competenze!!!

16155615
16155615 Inviato: 15 Mag 2020 20:44


cavolo che grande lavoro, grandissima moto, vedendo questo topi, mi fai rimpiangere di aver venduto la mi zxr del 93 uguale alla tua ma con il telaio nero e carene nere viola.

16160122
16160122 Inviato: 2 Giu 2020 21:38


è ora di aggiornare un po' la situazione, non ricordo nemmeno dove ero rimasto... eusa_shifty.gif

16160125
16160125 Inviato: 2 Giu 2020 21:41


andiamo con ordine...

durante questi mesi ho recuperato un kit accensione Dyna composto da una coppia di bobine da 3ohm, rotore, centralina accensione programmabile e relativo cablaggio

immagini visibili ai soli utenti registrati


16160127
16160127 Inviato: 2 Giu 2020 21:44


ho anche recuperato la staffa per lo scarico, così ho potuto piazzare il silenziatore e finire la modifica ai collettori

immagini visibili ai soli utenti registrati


immagini visibili ai soli utenti registrati


16160129
16160129 Inviato: 2 Giu 2020 21:48


e mi sono anche realizzato i telaietti e le staffe delle carene tipo sbk

immagini visibili ai soli utenti registrati


immagini visibili ai soli utenti registrati


immagini visibili ai soli utenti registrati


immagini visibili ai soli utenti registrati


immagini visibili ai soli utenti registrati


16160131
16160131 Inviato: 2 Giu 2020 21:53


poi ho deciso di modificare il cruscotto ispirandomi a quello che avevano le sbk, quindi con contagiri a destra e termometro acqua digitale sulla sinistra, su cui poter inserire anche il crono gps

primo prototipo

immagini visibili ai soli utenti registrati



e qui versione definitiva

immagini visibili ai soli utenti registrati



a cui ho poi aggiunto voltmetro, spia pressione olio e il contatto generale

immagini visibili ai soli utenti registrati


16160135
16160135 Inviato: 2 Giu 2020 22:01


poi ho anche lavorato sulla carena, innanzitutto chiudendo le aperture sotto la pancia ed eliminando i fori non necessari, tipo rubinetto benzina, attacchi laterali, cavalletto ecc

immagini visibili ai soli utenti registrati


immagini visibili ai soli utenti registrati


immagini visibili ai soli utenti registrati



una bella stuccata e una mano di fondo ed ecco qua, pronta per essere verniciata

immagini visibili ai soli utenti registrati


anche il serbatoio è stato preparato per la verniciatura, eliminando un paio di bolli e saldando lo sfiato tipo sbk

immagini visibili ai soli utenti registrati


16160144
16160144 Inviato: 2 Giu 2020 22:11


poi, nel frattempo, ho anche deciso di adattare una coppia di cerchi provenienti da una zx6r '98 trovati ad un prezzaccio, che sono decisamente più leggeri. E' una modifica che fanno in tanti su questa moto, il cerchio anteriore monta direttamente, il posteriore necessita di qualche accorgimento per poter alloggiare la staffa della pinza originale e necessita di spessorare il mozzo portacorona e il disco che è ora quello da 230 della zx6r '95. Anche la pinza è stata leggermente modificata per non toccare il mozzo del cerchio.

prime prove cerchio posteriore

immagini visibili ai soli utenti registrati



cerchio modificato

immagini visibili ai soli utenti registrati



ho poi provveduto ad eliminare i vecchi cuscinetti e far sabbiare i 2 cerchi per poterli riverniciare

immagini visibili ai soli utenti registrati


16160145
16160145 Inviato: 2 Giu 2020 22:11


Sempre più bella!

16160146
16160146 Inviato: 2 Giu 2020 22:12


ho poi dato del fondo epossidico ai 2 cerchi

immagini visibili ai soli utenti registrati


16160148
16160148 Inviato: 2 Giu 2020 22:14


ed ho poi dato una prima mano di bianco poliuretanico a tutta la carena ed il serbatoio

immagini visibili ai soli utenti registrati


16160151
16160151 Inviato: 2 Giu 2020 22:20


poi un bel verde Kawasaki antico icon_biggrin.gif

immagini visibili ai soli utenti registrati


immagini visibili ai soli utenti registrati


immagini visibili ai soli utenti registrati


16160152
16160152 Inviato: 2 Giu 2020 22:21


poi ho cominciato con metri e metri di nastri... icon_asd.gif

immagini visibili ai soli utenti registrati


qua con i 2 cerchi montati

immagini visibili ai soli utenti registrati


16160153
16160153 Inviato: 2 Giu 2020 22:26


dopo rotoli e rotoli di nastri finalmente il rosso icon_cool.gif

immagini visibili ai soli utenti registrati


immagini visibili ai soli utenti registrati


immagini visibili ai soli utenti registrati


immagini visibili ai soli utenti registrati


immagini visibili ai soli utenti registrati


16160156
16160156 Inviato: 2 Giu 2020 22:29


a breve nuovi aggiornamenti 0509_mitra.gif

16160175
16160175 Inviato: 2 Giu 2020 23:21


Si ma tu sei del mestiere! eusa_clap.gif eusa_clap.gif eusa_clap.gif
Davvero un gran lavoro, non vedo l'ora di vedere il seguito! 0509_up.gif

16160273
16160273 Inviato: 3 Giu 2020 8:56


Cavoli, davvero uno spettacolo, anche la scelta dei colori mi piace moltissimo, complimenti eusa_clap.gif

16160276
16160276 Inviato: 3 Giu 2020 9:08


Ghepa_Edo ha scritto:
Cavoli, davvero uno spettacolo, anche la scelta dei colori mi piace moltissimo, complimenti eusa_clap.gif


Io l'avrei fatta un filo più vintage. Avrei usato verde Kawa, qualcosa di bianco e oro. O al limite del viola.
Non me ne volere, Fastsbury, ma è talmente bella che ormai l'abbiamo a cuore tuti e quindi la voglia di dire la propria c'è.
È uno spettacolo...

16160347
16160347 Inviato: 3 Giu 2020 12:42


eusa_clap.gif eusa_clap.gif eusa_clap.gif

16160794
16160794 Inviato: 4 Giu 2020 17:48


CoffeeWolf ha scritto:
Io l'avrei fatta un filo più vintage. Avrei usato verde Kawa, qualcosa di bianco e oro. O al limite del viola.
Non me ne volere, Fastsbury, ma è talmente bella che ormai l'abbiamo a cuore tuti e quindi la voglia di dire la propria c'è.
È uno spettacolo...


più vintage di così...è la replica di quella che correva nel mondiale endurance icon_lol.gif è solo da finire...
ed il verde è quello che usava Kawasaki in quegli anni icon_wink.gif

immagini visibili ai soli utenti registrati


16160796
16160796 Inviato: 4 Giu 2020 18:06


intanto sto procedendo anche con la modifica airbox...purtroppo i carburatori di serie mi obbligano a fare una modifica sostanziale sulla parte inferiore, in pratica ho dovuto aprire la scatola nella zona dove c'erano i fori e realizzerò una flangia che verrà posizionata tra collettori e testa che resinerò alla cassa stessa in modo da permettere il passaggio dei registri farfalle...
da qui si capisce, in pratica la vite di registro delle farfalle quando ruota l'alberino va a toccare contro il fondo dell'airbox tra i 2 collettori

immagini visibili ai soli utenti registrati


qui si vede com'era la cassa airbox

immagini visibili ai soli utenti registrati


qua è stata tagliata

immagini visibili ai soli utenti registrati


qua ho presentato il disegno della flangia che sarà tagliata a laser in alluminio

immagini visibili ai soli utenti registrati


16160802
16160802 Inviato: 4 Giu 2020 18:34


fastsbury ha scritto:
più vintage di così...è la replica di quella che correva nel mondiale endurance icon_lol.gif è solo da finire...
ed il verde è quello che usava Kawasaki in quegli anni icon_wink.gif
Immagine: Link a pagina di Motoclub Tingavert


La mia ignoraaaaanssssia ha colpito: mai visto quella livrea -non rispecchia particolarmente il mio gusto, ma se è la sua ci sta tutta -. icon_mrgreen.gif

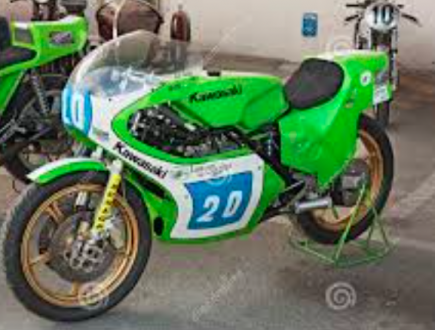

Quando penso alle vecchie KawaTappi ho in mente roba e colori di questo tipo icon_smile.gif

immagini visibili ai soli utenti registrati


16160809
16160809 Inviato: 4 Giu 2020 19:02


CoffeeWolf ha scritto:
La mia ignoraaaaanssssia ha colpito: mai visto quella livrea -non rispecchia particolarmente il mio gusto, ma se è la sua ci sta tutta -. icon_mrgreen.gif
Quando penso alle vecchie KawaTappi ho in mente roba e colori di questo tipo icon_smile.gif
Immagine: Link a pagina di Motoclub Tingavert


ma questa è medievale, la usavano per assaltare i castelli... rotfl.gif rotfl.gif rotfl.gif
