Vfr750f rc24 - assenza scintilla
15861804
15861804 Inviato: 13 Ago 2017 20:31
Oggetto: Vfr750f rc24 - assenza scintilla




Come da oggetto, il VFR in questione non genera scintille e non riesco ad individuarne la causa. Regolatore / generatore ok, ed in ogni caso anche senza la moto partirebbe scaricando la batteria, quindi mi rimane la centralina. La domanda è: se si guasta può dare questi sintomi? Ho escluso anche le bobine perché ok se si rompe una, ma mi sembra improbabile che si guastino tutte e quattro. Consigli, idee?

15861826
15861826 Inviato: 13 Ago 2017 23:20


bisognerebbe procurarsi lo schema. di che anno è la moto ?
Se non escono scintille potrebbe essere la centralina, il pick up oppure il potenziometro...
o la mancanza di massa o falsi contatti sul fusibile..

15861834
15861834 Inviato: 13 Ago 2017 23:56


ZioPigTurbo ha scritto:
bisognerebbe procurarsi lo schema. di che anno è la moto ?
Se non escono scintille potrebbe essere la centralina, il pick up oppure il potenziometro...
o la mancanza di massa o falsi contatti sul fusibile..


È la prima serie (rc24) dell'86. Purtroppo gli schemi che si trovano in giro sono di pessima qualità, tant'è che tra stanotte e domani credo che me lo ridisegnerò con AutoCAD. Il pick up sarebbe il solenoide? Ed il potenziometro che roba è? eusa_wall.gif I contatti li ho aperti puliti e richiudo tutti, ma non è cambiato nulla...mi rimane la centralina e spero davvero che non sia quella

15861994
15861994 Inviato: 14 Ago 2017 14:17

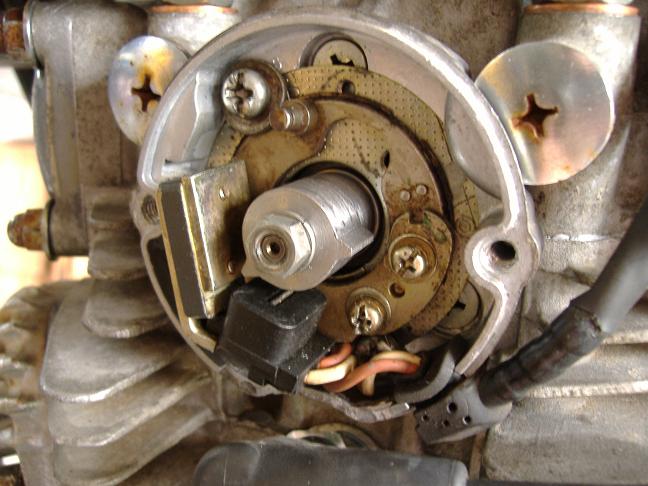

Si, tipo un solenoide con avvolgimento in rame smaltato. che corrisponde alla ruota fonica
che serve per la fase quindi spesso e' fissata ad un estremita' dell' albero motore.
tipo simile a questo :

immagini visibili ai soli utenti registrati



Il potenziometro invece dovrebbe essere sull' asse delle valvole a farfalla.

Purtroppo lo schema e' abbastanza necessario, perche' spesso bisogna controllare
se arrivano le tensioni positive e negative alla centralina.


15862902
15862902 Inviato: 17 Ago 2017 8:21


Controllati i fusibili (anche quello sopra la batteria, da 40A se non erro) ?
Controllato che l'interruttore si sicurezza rosso sul manubrio non sia stato
premuto per errore ?
Controllati i connettori nella zona della scatola fusibili ?
La batteria e' in forma ?

Il motorino di avviamento funziona ma la moto non si accende ?
Sicuro che manchi la scintilla e non la benzina (la pompa esterna ha la
tendenza a consumare la puntina che attiva l'elettromagnete, quindi
potrebbe non pompare per niente) ?

I pickup si trovano intorno al volano (quello con i riferimenti delle fasi
per la regolazione del gioco valvole, dietro il tappo a destra del motore),
ma e' difficile che si guastino, cosi' come la centralina.

Per gli schemi elettrici e' ottimo anche il manuale Haynes.

E' possibile (e probabile) che sia saltato il regolatore di tensione.

15862910
15862910 Inviato: 17 Ago 2017 8:42


ZioPigTurbo ha scritto:
Si, tipo un solenoide con avvolgimento in rame smaltato. che corrisponde alla ruota fonica
che serve per la fase quindi spesso e' fissata ad un estremita' dell' albero motore.
tipo simile a questo :

Immagine: Link a pagina di Gofastforless.com

Il potenziometro invece dovrebbe essere sull' asse delle valvole a farfalla.

Purtroppo lo schema e' abbastanza necessario, perche' spesso bisogna controllare
se arrivano le tensioni positive e negative alla centralina.



Scusa il ritardo...mi sono dovuto dedicare un paio di giorni alla sostituzione e riposizionamento del regolatore di tensione del CBR (i problemi non vengono mai soli) ed almeno quest'ultima è risolta. Gli schemi più o meno li ho, nel senso che tra di loro si somigliano e comunque quello specifico per la mia versione, anche se con difficoltà è comunque interpretabile. Il vero problema è sapere come controllare ogni singolo componente è soprattutto dover ragionare con in impianto su cui già qualche incapace ha messo mano

15862915
15862915 Inviato: 17 Ago 2017 8:51


sport750doc ha scritto:
Controllati i fusibili (anche quello sopra la batteria, da 40A se non erro) ?
Controllato che l'interruttore si sicurezza rosso sul manubrio non sia stato
premuto per errore ?
Controllati i connettori nella zona della scatola fusibili ?
La batteria e' in forma ?

Il motorino di avviamento funziona ma la moto non si accende ?
Sicuro che manchi la scintilla e non la benzina (la pompa esterna ha la
tendenza a consumare la puntina che attiva l'elettromagnete, quindi
potrebbe non pompare per niente) ?

I pickup si trovano intorno al volano (quello con i riferimenti delle fasi
per la regolazione del gioco valvole, dietro il tappo a destra del motore),
ma e' difficile che si guastino, cosi' come la centralina.

Per gli schemi elettrici e' ottimo anche il manuale Haynes.

E' possibile (e probabile) che sia saltato il regolatore di tensione.


Fusibili ok, sia quelli del quadro, sia quello posizionato sul solenoide di accensione; pompa ok (testata fuori dall'impianto, carica regolarmente); allo scarico puzza di benzina, quindi quella arriva; interruttore si ok..smontato,ripulito, e e testato; connettori staccati e puliti ; per i test sto utilizzando la batteria dell'auto con i cavetti, quindi di alimentazione ne ha più che necessaria; son sicuro che sia un problema elettrico perché manca la scintilla sulle candele; il regolatore di tensione ha valori regolari sui diodi mentre non so se è ok dal punto di vista della produzione di elettricità, ma alla fine la moto dovrebbe partire anche senza, visto che c'è la batteria. Il guaio è che nel mio caso non ho manco la scintilla..

16046314
16046314 Inviato: 6 Feb 2019 20:13


Ciao , anche io ho lo stesso problema, tu hai risolto?? Grazie

16046321
16046321 Inviato: 6 Feb 2019 21:21


Maurovincih2o ha scritto:
Ciao , anche io ho lo stesso problema, tu hai risolto?? Grazie


Ciao. Curiosità: ti va a due o non da piu segni di vita? Ad ogni modo ho risolto cambiando la centralina perché non sono riuscito a trovare quale dei componenti era effettivamente morto, ed ordinarli tutti mi costava piu di una scheda usata (e parlo di acquisto in Cina..)
