E' possibile regolare l'inclinazione del pedale del freno?
14386660
14386660 Inviato: 24 Mag 2013 20:07
Oggetto: E' possibile regolare l'inclinazione del pedale del freno?


Per tenere il piede pronto sul freno posteriore mi tocca tenerlo in una posizione poco rilassata, troppo inclinata verso l'alto.
Mi chiedevo quindi se non sia possibile modificare l'inclinazione del pedale in maniera da stare un po' più comodo.
Ho provato a dare un'occhiata al manuale d'officina trovato nella discussione dove ci sono i collegamenti per tutti i manuali, ma non mi pare se ne parli lì (è quello della versione 2004 però).
superburp
Senza Freni
Senza Freni



Ranking: 146


14386700
14386700 Inviato: 24 Mag 2013 20:25
Oggetto: Re: E' possibile regolare l'inclinazione del pedale del freno?


superburp ha scritto:

Mi chiedevo quindi se non sia possibile modificare l'inclinazione del pedale in maniera da stare un po' più comodo.

Dovresti avvitare la forchetta che è sulla barra filettata della pompa:

immagini visibili ai soli utenti registrati

Petrus
Very Important Tinga
Very Important Tinga



Ranking: 9822


14386730
14386730 Inviato: 24 Mag 2013 20:38
Oggetto: Re: E' possibile regolare l'inclinazione del pedale del freno?


Petrus ha scritto:
Dovresti avvitare la forchetta che è sulla barra filettata della pompa:

Immagine: Link a pagina di I242.photobucket.com


Cioè qui (cerchio rosso)?

immagini visibili ai soli utenti registrati



Ho letto comunque che bisogna regolare anche la luce del freno posteriore che altrimenti si accende se si inclina troppo in basso la leva.
superburp
Senza Freni
Senza Freni



Ranking: 146


14386755
14386755 Inviato: 24 Mag 2013 20:52


Quella cerchiata è la forchetta.
Togli il perno che la unisce al pedale e la avviti sull'asta che nella foto sale dalla forchetta alla pompa.
Dalla foto lo vedi, sopra la forchetta c'è il controdado e poi vedi alcuni filetti che sporgono sopra il dado, quello è il gioco che puoi recuperare.
Petrus
Very Important Tinga
Very Important Tinga



Ranking: 9822


14386927
14386927 Inviato: 24 Mag 2013 21:39


Petrus ha scritto:
Quella cerchiata è la forchetta.
Togli il perno che la unisce al pedale e la avviti sull'asta che nella foto sale dalla forchetta alla pompa.
Dalla foto lo vedi, sopra la forchetta c'è il controdado e poi vedi alcuni filetti che sporgono sopra il dado, quello è il gioco che puoi recuperare.


Capito, grazie mille icon_wink.gif . E per la regolazione della luce del freno come si fa?
superburp
Senza Freni
Senza Freni



Ranking: 146


14387160
14387160 Inviato: 24 Mag 2013 22:58


superburp ha scritto:
Capito, grazie mille icon_wink.gif . E per la regolazione della luce del freno come si fa?



Pure quello và regolato di conseguenza , sfruttando il relativo registro filettato (....nella foto postata , quello nero posto sulla verticale del poggiapiedi , a cui è agganciata la molletta di richiamo....)..... icon_wink.gif



doppio_lamp_naked.gif doppio_lamp_naked.gif
ansetup
Esperto di Meccanica
Esperto di Meccanica



Ranking: 7926


14387171
14387171 Inviato: 24 Mag 2013 23:01


superburp ha scritto:
Capito, grazie mille icon_wink.gif . E per la regolazione della luce del freno come si fa?
Quello cerchiato in rosso in alto è l'interruttore dello stop. Devi avvitarlo un po.

immagini visibili ai soli utenti registrati

Petrus
Very Important Tinga
Very Important Tinga



Ranking: 9822


14387594
14387594 Inviato: 25 Mag 2013 9:53


Grazie a tutti icon_wink.gif.
superburp
Senza Freni
Senza Freni



Ranking: 146


14387912
14387912 Inviato: 25 Mag 2013 12:44


Petrus ha scritto:
Quella cerchiata è la forchetta.
Togli il perno che la unisce al pedale e la avviti sull'asta che nella foto sale dalla forchetta alla pompa.
Dalla foto lo vedi, sopra la forchetta c'è il controdado e poi vedi alcuni filetti che sporgono sopra il dado, quello è il gioco che puoi recuperare.


Altra domanda: come lo tolgo il perno? Sento che c'è qualcosa che lo ferma sul lato interno, dove non riesco a vedere. Come faccio a toglierlo? E' per caso uno di quei cerchietti a molla (non credo sia il termine giusto, spero si capisca cosa intendo)?
superburp
Senza Freni
Senza Freni



Ranking: 146


14387935
14387935 Inviato: 25 Mag 2013 12:55


superburp ha scritto:
Come faccio a toglierlo? E' per caso uno di quei cerchietti a molla (non credo sia il termine giusto, spero si capisca cosa intendo)?

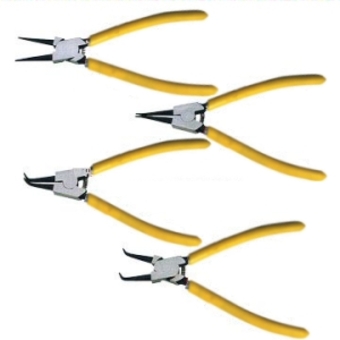

Anello Seeger, dovrebbe esserci quello e dovresti usare le pinze a becco, queste per capirci:

immagini visibili ai soli utenti registrati

Petrus
Very Important Tinga
Very Important Tinga



Ranking: 9822


14387963
14387963 Inviato: 25 Mag 2013 13:09


Petrus ha scritto:
Anello Seeger, dovrebbe esserci quello e dovresti usare le pinze a becco, queste per capirci:

Immagine: Link a pagina di Motoclub Tingavert


Ecco, grazie. Provando con le dita mi stavo solo facendo malissimo icon_biggrin.gif .
superburp
Senza Freni
Senza Freni



Ranking: 146


14389915
14389915 Inviato: 26 Mag 2013 15:35


Scrivo per dire che ho risolto e soprattutto che il metodo è ancora più semplice di quanto scritto sopra. Basta svitare il bullone nel cerchio rosso

immagini visibili ai soli utenti registrati



e con le mani avvitare o svitare la barra filettata che gli sta sopra. Si vede subito il pedale del freno che si alza o si abbassa.

Grazie a tutti per la collaborazione icon_wink.gif .
superburp
Senza Freni
Senza Freni



Ranking: 146


15376554
15376554 Inviato: 18 Giu 2015 12:38
Oggetto: regolazione freno


ciao, ho trovato molto utile il tuo post, anche io ho lo stesso problema. Volevo sapere se la modifica dell'altezza è collegata all'azione frenante, cioè se la l'abbassamento della leva è come se si tenesse premuto il freno (visto che bisogna regolare anche l'accensione dello stop), oppure se l'azione frenente è slegata dalla regolazione. ciao grazie
luk335
Foglio Rosa
Foglio Rosa



Ranking: 1


15376790
15376790 Inviato: 18 Giu 2015 15:47
Oggetto: Re: regolazione freno


luk335 ha scritto:
ciao, ho trovato molto utile il tuo post, anche io ho lo stesso problema. Volevo sapere se la modifica dell'altezza è collegata all'azione frenante, cioè se la l'abbassamento della leva è come se si tenesse premuto il freno (visto che bisogna regolare anche l'accensione dello stop), oppure se l'azione frenente è slegata dalla regolazione. ciao grazie



L' azione frenante non cambia .
Cambia soltanto la posizione del pedale rispetto alla pedana poggiapiedi .


P.S. : 0509_welcome.gif nel forum ! 0510_saluto.gif



doppio_lamp_naked.gif doppio_lamp_naked.gif
ansetup
Esperto di Meccanica
Esperto di Meccanica



Ranking: 7926


15376882
15376882 Inviato: 18 Giu 2015 17:18
Oggetto: Re: regolazione freno


Grazie mille!!! l'ho comprata da poco (a 50 anni suonati) e volevo regolarla al meglio..... doppio_lamp_naked.gif doppio_lamp_naked.gif
luk335
Foglio Rosa
Foglio Rosa



Ranking: 1
