Gilera 150 Sport [restauro in progress]
16067527
16067527 Inviato: 26 Apr 2019 21:52


In effetti sul manuale non c'è la seguenza di montaggio del rinvio....

Questa è una foto del rinvio montato sulla mia moto, se non ricordo male all'interno, sul foro centrale, trova posto una boccola o spessore che permette di stringere il dado contro il mozzo della ruota facendo pressione su detta boccola e non sul blocco del rinvio.....

immagini visibili ai soli utenti registrati

IGNACIO
Moderatore
Moderatore



Ranking: 3533


16067578
16067578 Inviato: 27 Apr 2019 0:09


immagini visibili ai soli utenti registrati


Ecco la foto della mia 125 Rossa Sport, che avevo più a portata di mano...il posizionamento del rinvio è identico.
girodan
Moderatore
Moderatore



Ranking: 4639


16067593
16067593 Inviato: 27 Apr 2019 8:17


Ok grazie mille.
Ora andrò alla ricerca di un rinvio che non abbia prezzi dell oro icon_asd.gif
fabri1966
Ginocchio a Terra
Ginocchio a Terra



Ranking: 258


16067598
16067598 Inviato: 27 Apr 2019 8:59


Come hai fatto a rompere l'altro?!?
girodan
Moderatore
Moderatore



Ranking: 4639


16067621
16067621 Inviato: 27 Apr 2019 12:06


Ok grazie mille.
Ora andrò alla ricerca di un rinvio che non abbia prezzi dell oro icon_asd.gif
fabri1966
Ginocchio a Terra
Ginocchio a Terra



Ranking: 258


16067622
16067622 Inviato: 27 Apr 2019 12:10


Tirando il dado.
Avevo montato il rinvio senza mettere nessuno spessore tra mozzo e interno rinvio.

Ora quando troverò il prossimo ci penserò bene prima di montarlo.
Se nel frattempo qualcuno avesse foto del tutto smontato lo ringrazio anticipatamente
fabri1966
Ginocchio a Terra
Ginocchio a Terra



Ranking: 258


16067631
16067631 Inviato: 27 Apr 2019 12:50


fabri1966 ha scritto:
Tirando il dado.
Avevo montato il rinvio senza mettere nessuno spessore tra mozzo e interno rinvio.


Ora quando troverò il prossimo ci penserò bene prima di montarlo.
Se nel frattempo qualcuno avesse foto del tutto smontato lo ringrazio anticipatamente


Infatti non ci va nessuno spessore...devi solo verificare che i pernini presenti sul rinvio si inseriscano correttamente nei fori presenti sulla ghiera del mozzo che è quella che trasmette il movimento al rinvio.

Ultima modifica di girodan il 27 Apr 2019 18:43, modificato 1 volta in totale
girodan
Moderatore
Moderatore



Ranking: 4639


16067672
16067672 Inviato: 27 Apr 2019 18:21


Avevo inteso che andasse una boccola.
Quindi il rinvio appoggia direttamente al forcellone?
fabri1966
Ginocchio a Terra
Ginocchio a Terra



Ranking: 258


16067675
16067675 Inviato: 27 Apr 2019 18:40


Dalla parte esterna credo di si, non ricordo se c'è una rondella o spessore.... eusa_think.gif
IGNACIO
Moderatore
Moderatore



Ranking: 3533


16067676
16067676 Inviato: 27 Apr 2019 18:48


fabri1966 ha scritto:
Avevo inteso che andasse una boccola.
Quindi il rinvio appoggia direttamente al forcellone?

Tra mozzo ruota e rinvio nessuna rondella, ma accortezza di infilare i dentini di quest'ultimo nella sede sul mozzo...tra rinvio e forcellone dipende...se rimane spazio si mette una rondella altrimenti si monta anche senza...ci si adegua alle tolleranze dei pezzi variabili da un caso all'altro
girodan
Moderatore
Moderatore



Ranking: 4639


16067677
16067677 Inviato: 27 Apr 2019 18:51


Grazie mille
fabri1966
Ginocchio a Terra
Ginocchio a Terra



Ranking: 258


16069938
16069938 Inviato: 4 Mag 2019 17:25

umbertobarchi
Senza Benza
Senza Benza



Ranking: 93


16072882
16072882 Inviato: 14 Mag 2019 9:05

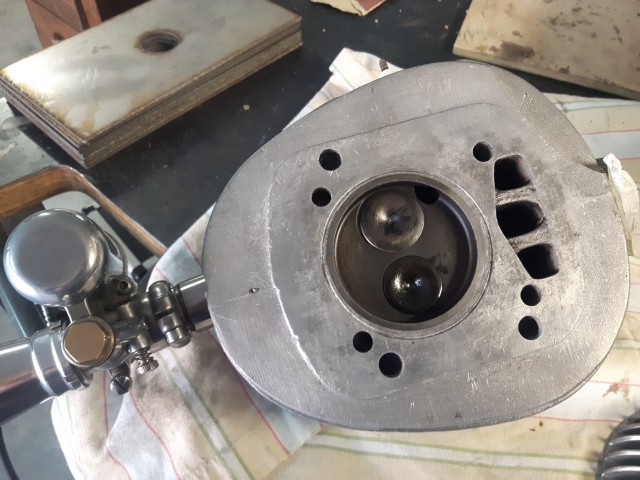

Oggetto: Come promesso ecco immagine delle due valvole


IGNACIO ha scritto:
Ciao Ermanno... bentrovato... grazie per i complimenti....

Ci puoi dare conferma che la valvola di scarico del tuo 186 è maggiorata rispetto a quella di aspirazione?.... è poter vedere se le alette della testa sono anch'esse maggiorate rispetto al 186 classico che conosciamo?....

metti delle foto così da poter certificare pure queste differenze.... eusa_think.gif

immagini visibili ai soli utenti registrati

Manno74
Foglio Rosa
Foglio Rosa



Ranking: 5


16073599
16073599 Inviato: 16 Mag 2019 10:13


IGNACIO ha scritto:
…..Ci puoi dare conferma che la valvola di scarico del tuo 186 è maggiorata rispetto a quella di aspirazione?....

Magari sarà quella di aspirazione quella maggiorata…. icon_cool.gif icon_cool.gif icon_cool.gif
RenPag
Esperto di Meccanica
Esperto di Meccanica



Ranking: 2669


16073606
16073606 Inviato: 16 Mag 2019 10:48


Sai cosa quando le ho smontate l aspirazione era quella maggiorata però nrl pulire bene ho visto che dove ho montato la valvola maggiorata la sede è più grande .. dalla foto magari lo vedi .. certo che qui non sfugge nulla icon_cool.gif icon_cool.gif
Manno74
Foglio Rosa
Foglio Rosa



Ranking: 5


16073755
16073755 Inviato: 16 Mag 2019 20:04


E' ovvio che dove c'è la valvola più grande ci sia anche la sede più grande
Ci sarebbe da preoccuparsi per il contrario!
RenPag
Esperto di Meccanica
Esperto di Meccanica



Ranking: 2669


16073782
16073782 Inviato: 16 Mag 2019 22:24
Oggetto: Re: Come promesso ecco immagine delle due valvole

emilio67
Senza Benza
Senza Benza



Ranking: 92


16073788
16073788 Inviato: 16 Mag 2019 22:48


Non ho idea , la moto è una sport ...
Manno74
Foglio Rosa
Foglio Rosa



Ranking: 5


16075266
16075266 Inviato: 22 Mag 2019 14:27
Oggetto: Re: Come promesso ecco immagine delle due valvole


emilio67 ha scritto:
Questa mi sembra una testa rossa super...


Anche secondo me è la testa di una 150 RS

Non è di una 150 sport, che invece ha alettatura più stretta, valvole identiche e condotto di aspirazione per carburatore da 18
In più ci sono i 3 fori (più esterni rispetto a quelli dove passano i prigionieri) caratteristici della 175 o della 150 RS

ciao
Gilera150
MotoGp
MotoGp



Ranking: 1259


16075269
16075269 Inviato: 22 Mag 2019 14:36


questa è una testa per 150 sport 181, guarda alettatura e valvole

immagini visibili ai soli utenti registrati

Gilera150
MotoGp
MotoGp



Ranking: 1259


16075968
16075968 Inviato: 25 Mag 2019 2:18
Oggetto: Re: Come promesso ecco immagine delle due valvole


Gilera150 ha scritto:
Anche secondo me è la testa di una 150 RS

Non è di una 150 sport, che invece ha alettatura più stretta, valvole identiche e condotto di aspirazione per carburatore da 18
In più ci sono i 3 fori (più esterni rispetto a quelli dove passano i prigionieri) caratteristici della 175 o della 150 RS

ciao

immagini visibili ai soli utenti registrati

infatti è identica... icon_smile.gif
emilio67
Senza Benza
Senza Benza



Ranking: 92


16076247
16076247 Inviato: 26 Mag 2019 17:53
Oggetto: Re: Come promesso ecco immagine delle due valvole


Buongiorno, vi chiedo delle info per quanto riguarda l'impianto elettrico dentro il faro anteriore(D.L. I ) Non sono riuscito a venirne a capo, vi posto delle foto cosi da intenderci....
[img]IMG_2521.JPG[/img]
cerco di seguire questo schema trovato sul forum.
[img]081020111382.jpg[/img]
umbertobarchi
Senza Benza
Senza Benza



Ranking: 93


16076250
16076250 Inviato: 26 Mag 2019 18:00
Oggetto: impianto elettrico


Buongiorno, vi chiedo delle info per quanto riguarda l'impianto elettrico dentro il faro anteriore(D.L. I ) Non sono riuscito a venirne a capo, vi posto delle foto cosi da intenderci....
Link a pagina di Ibb.co
cerco di seguire questo schema trovato sul forum.

immagini visibili ai soli utenti registrati

umbertobarchi
Senza Benza
Senza Benza



Ranking: 93


16076252
16076252 Inviato: 26 Mag 2019 18:06
Oggetto: impianto elettrico


per quanto riguarda l'interrutore non capisco bene se quel archetto che si vede lo devo rifare o devo lasciarlo cosi...
Link a pagina di Ibb.co
umbertobarchi
Senza Benza
Senza Benza



Ranking: 93


16076253
16076253 Inviato: 26 Mag 2019 18:07
Oggetto: impianto elettrico

umbertobarchi
Senza Benza
Senza Benza



Ranking: 93


16076255
16076255 Inviato: 26 Mag 2019 18:15
Oggetto: impianto elettrico

umbertobarchi
Senza Benza
Senza Benza



Ranking: 93


16076283
16076283 Inviato: 26 Mag 2019 21:20
Oggetto: Re: impianto elettrico


umbertobarchi ha scritto:
per quanto riguarda l'interrutore non capisco bene se quel archetto che si vede lo devo rifare o devo lasciarlo cosi...
Link a pagina di Ibb.co

immagini visibili ai soli utenti registrati


Devi lasciarlo dov'è...
emilio67
Senza Benza
Senza Benza



Ranking: 92


16076286
16076286 Inviato: 26 Mag 2019 21:27
Oggetto: Re: impianto elettrico


umbertobarchi ha scritto:
e per finire ( non so come si chiama) non capisco se l'archetto che ce dalle due estremita del fusibile sia giusta.... foto2
Link a pagina di Ibb.co
Link a pagina di Ibb.co

immagini visibili ai soli utenti registrati


Si ci va il fusibile ed è giusto...
emilio67
Senza Benza
Senza Benza



Ranking: 92


16076287
16076287 Inviato: 26 Mag 2019 21:31
Oggetto: Re: impianto elettrico


umbertobarchi ha scritto:
e per finire ( non so come si chiama) non capisco se l'archetto che ce dalle due estremita del fusibile sia giusta.... foto2
Link a pagina di Ibb.co
Link a pagina di Ibb.co

immagini visibili ai soli utenti registrati

emilio67
Senza Benza
Senza Benza



Ranking: 92


16076391
16076391 Inviato: 27 Mag 2019 10:16
Oggetto: Re: impianto elettrico


Grazie mille emilio 0509_doppio_ok.gif
umbertobarchi
Senza Benza
Senza Benza



Ranking: 93
