Salve a tutti, ho comprato l'anno scorso una Fantic XM 50 per mio figlio, mi è tornata la fantasia di modificarla un po', una specie di salto in dietro di 30 anni

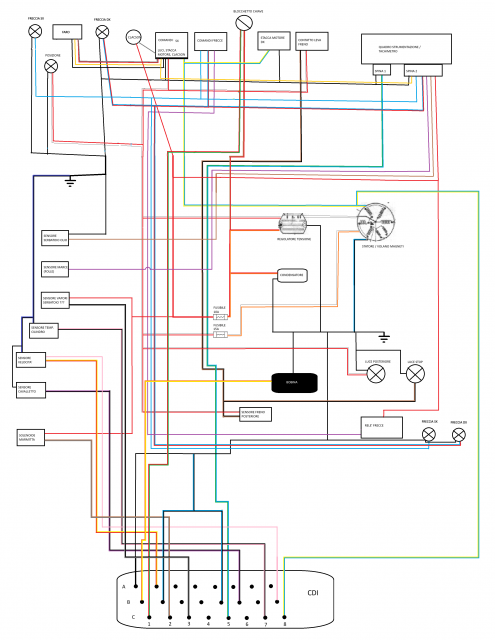

Tra le tante modifiche in cantiere decise col pargolo, vorremmo istallare l'avviamento elettrico. Per farlo avevo bisogno dello schema elettrico originale, ma non c'è stato verso di trovarlo in rete o farselo dare da qualche meccanico. Alla fine ho deciso di smontare la moto, aprire la treccia in un paio di punti e "leggere" l'impianto elettrico dal vivo ricavando uno schema. Spero possa essere utile anche ad altri.
Se guardandolo non vi convince qualcosa si accettano sia critiche che consigli.
immagini visibili ai soli utenti registrati
