8932098 Inviato: 30 Nov 2009 15:28
Oggetto: Clacson Argoradio [ricondizionamento]

Ciao a tutti, qualcuno mi sa indicare chi ricondiziona i clacson Argoradio di un galletto, che non mi funziona più?
Grazie

albibugo

Senza Benza

Ranking: 79

8932933

8932933 Inviato: 30 Nov 2009 17:22

Ciao, ho appena revisionato il mio. Che problemi ti da? magari posso esserti di aiuto.

PassioneV7

Ospite

Ranking: -

8933779

8933779 Inviato: 30 Nov 2009 19:28

PassioneV7 ha scritto:

Ciao, ho appena revisionato il mio. Che problemi ti da? magari posso esserti di aiuto.

Ciao,
Sinceramente non ti so dire, l'ho acquistato usato per completare il mio galletto, ma non funziona, e sinceramente non so dirti neanche il perchè e che problema abbia.
So solo che le viti dove vanno attaccati i due fili sono come incollate, ed in più una sembra non avere neanche il taglio per il cacciavite.
Sarebbe da far vedere e revisionare ad uno che si intenda.
Tu conosci qualcuno?
Grazie

albibugo

Senza Benza

Ranking: 79

8934741

8934741 Inviato: 30 Nov 2009 21:35

Ho fatto da me e ti spiego come, potrebbe esserti di aiuto:

Se non funziona e se siamo fortunati sono le puntine platinate interne che si sono ossidate e non "chiudono" il circuito. Se siamo sfortunati qlc per provarlo ha usato i 12 volt e magari ha fatto danni.

Link a pagina di Img21.imageshack.us

Come puoi vedere dalla foto, ho svitato tutte le viti sulla circonferenza e levato la griglia. Essendosi presentata molto ossidata ho spruzzato dello svitol attorno e sulla membrana dall'alluminio e sulla guarnizione di carta ( che sono da recuperare, una è sopra l'altra è sotto ), lasciato agire la membrana stessa è venuta via( aiutati eventualmente con la lama di un cutter )

Link a pagina di Img502.imageshack.us

Levata questa ti rimane da estrarre il corpo dove risiede l'elettrocalamita e le puntine.

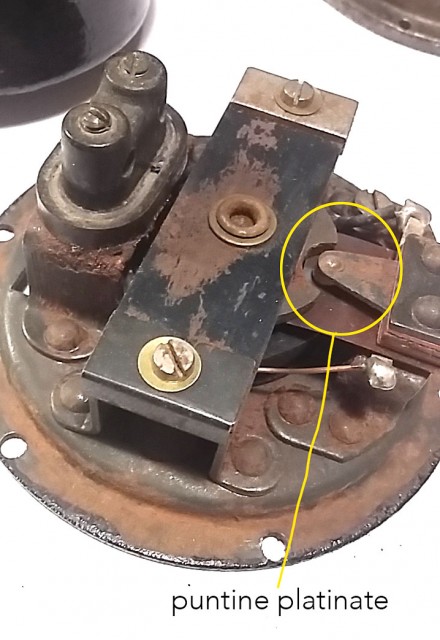

Anche il mio non funzionava, ma provando il circuito con un tester ho avuto conferma che le puntine
perchè ossidate non conducevano e non chiudevano il circuito. Sollevate e grattate per ripristinare la condicibilità elettrica tra le due, ho riprovato col tester che mi ha dato l'ok. Ho dato tensione e l'elettrocalamita ha cominciato a vibrare.

Link a pagina di Img502.imageshack.us

( la freccia gialla ti indica le puntine)

Rinchiuso il tutto suona perfettamente.

Se vuoi aprirlo e farlo anche tu, provo a darti una mano.

PassioneV7

Ospite

Ranking: -

8936533

8936533 Inviato: 1 Dic 2009 8:17

PassioneV7 ha scritto:

Grandissimo!!! Bella spigazione, ora provo a vedere!
Una cosa però, la griglia anteriore da me si è ossidata e non si separa dal corpo del clacson anche dopo aver tolto le viti, come mi consigli di fare?
Grazie di nuovo, sei stato molto utile

albibugo

Senza Benza

Ranking: 79

8937155

8937155 Inviato: 1 Dic 2009 12:42

Ciao Albibugo,
spruzza Svitol, fallo agire, poi piano piano cerchi di far leva, magari con la punta di un cacciavite sottile lungo i bordi.

Puoi mettere una foto nello stato in cui si trova i tuo clacson?

PassioneV7

Ospite

Ranking: -

15113363

15113363 Inviato: 4 Set 2014 17:33

Ciao a tutti, volevo ringraziare PassioneV7 e tutto il forum perchè seguendo le indicazioni ho aggiustato il mio clacson.

Gileriamo

Foglio Rosa

Ranking: 17

16060764

16060764 Inviato: 2 Apr 2019 13:47

Mi riaggancio a questa vecchia discussione, ma sempre attuale per qualcuno (anche perchè le foto non sono più visibili).

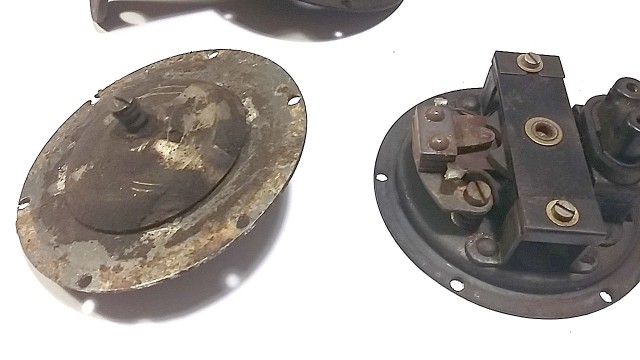

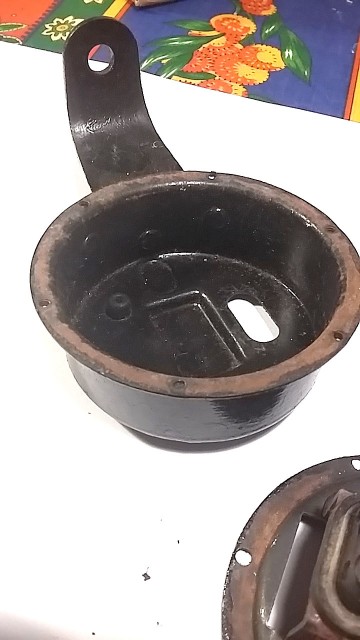

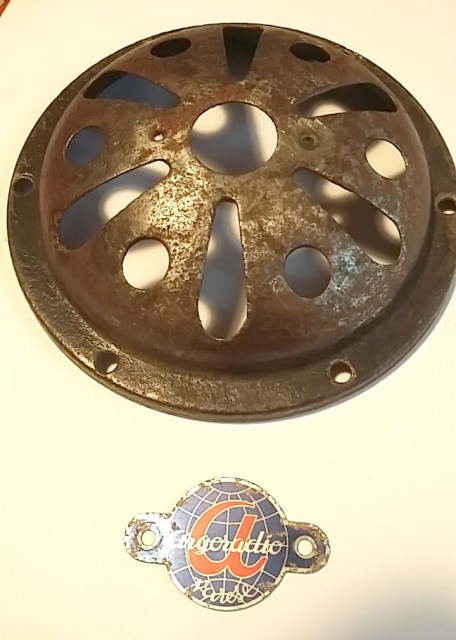

Metto qualche foto del clacson Argoradio che monta la Gilera 150 1953 e che montava anche il Galletto con la sola modifica dell'attacco.

Con l'aiuto fondamentale di Mario Maba53 a cui vanno i miei ringraziamenti, e con le nuove guarnizioni da me tagliate a mano, il vecchio clacson è tornato a squillare!

immagini visibili ai soli utenti registrati

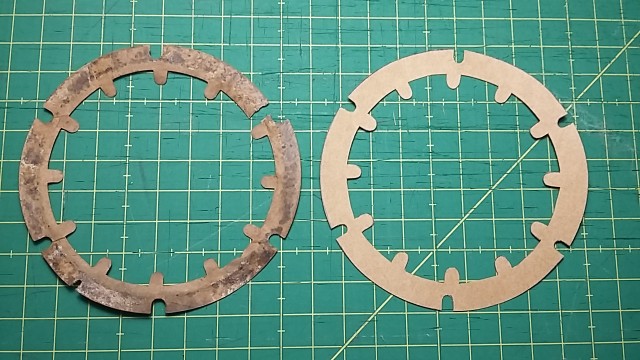

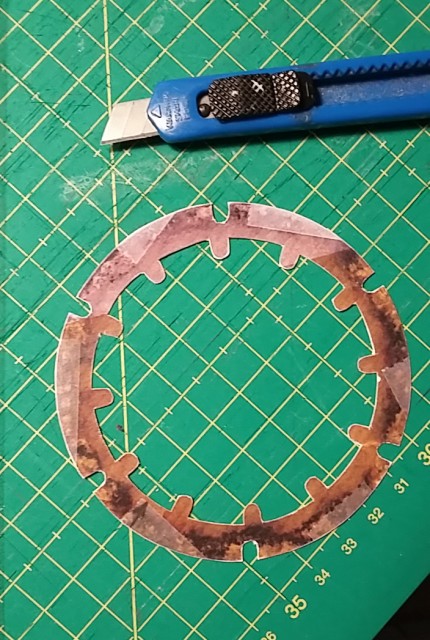

ho fatto un modellino di cartoncino ricavato dalla vecchia guarnizione scansionata e stampata, che è servito per disegnare il contorno su carta da guarnizioni spessore 0,2. Poi taglio a mano con taglierino.

immagini visibili ai soli utenti registrati

Le guarnizioni pare siano fondamentali per farli suonare...

Andrea64

Minimoto Champ

Ranking: 1828

16060982

16060982 Inviato: 3 Apr 2019 1:08

Ottimo lavoro Andrea!!!

Bravissimo anche Mario!!

Adesso non ti resta che metterlo sulla moto!!

girodan

Moderatore

Ranking: 4636

16061074

16061074 Inviato: 3 Apr 2019 10:50

Grazie anche a te per tutti gli aiuti e per la verifica "sul campo"

Andrea64

Minimoto Champ

Ranking: 1828

16061216

16061216 Inviato: 3 Apr 2019 16:47

Andrea64 ha scritto:

Grazie anche a te per tutti gli aiuti e per la verifica "sul campo"

Bazzeccole.....il lavoro grosso è il vostro!!

girodan

Moderatore

Ranking: 4636

16061257

16061257 Inviato: 3 Apr 2019 18:26

bravoooo

motori49

Very Important Tinga

Ranking: 1440

16061680

16061680 Inviato: 4 Apr 2019 22:49

Complimenti agli autori del ripristino....

IGNACIO

Moderatore

Ranking: 3531

16061753

16061753 Inviato: 5 Apr 2019 9:18

Beh, se quella guarnizione l'hai tagliata a mano col taglierino complimenti… sei un artista

RenPag

Esperto di Meccanica

Ranking: 2653

16061771

16061771 Inviato: 5 Apr 2019 10:06

ho iniziato a fare il grafico nell'era prima del computer (inizio ad essere un po antico...) e per fortuna un po di mano è rimasta...

Andrea64

Minimoto Champ

Ranking: 1828

16187384

16187384 Inviato: 3 Ott 2020 13:01

Andrea64 ha scritto:

Immagine: Link a pagina di Motoclub Tingavert

Immagine: Link a pagina di Motoclub Tingavert

Immagine: Link a pagina di Motoclub Tingavert

Immagine: Link a pagina di Motoclub Tingavert

Immagine: Link a pagina di Motoclub Tingavert

Immagine: Link a pagina di Motoclub Tingavert
ho fatto un modellino di cartoncino ricavato dalla vecchia guarnizione scansionata e stampata, che è servito per disegnare il contorno su carta da guarnizioni spessore 0,2. Poi taglio a mano con taglierino.

Immagine: Link a pagina di Motoclub Tingavert

Le guarnizioni pare siano fondamentali per farli suonare...

ciao ,

riprendo il bellissimo lavoro che hai fatto sul clacson Argoradio, volevo sapere se possibile l'ordine di montaggio delle guarnizioni diciamo a " panino " dato che ho un clacson uguale ma recuperato smontato e senza vitine guarnizioni .

L'ordine di rimontaggio a quanto pare con le guarnizioni in carta è importante per farlo suonare ancora..
Grazie mille

adlerv90

Senza Freni

Ranking: 113

16187463

16187463 Inviato: 3 Ott 2020 22:38

Se ricordo bene l'ordine di montaggio è carcassa, guarnizione di carta, membrana metallica vibrante, guarnizione di carta, coperchio anteriore.
Vediamo se Andrea conferma il tutto.

girodan

Moderatore

Ranking: 4636

16187543

16187543 Inviato: 4 Ott 2020 12:42

confermo
ma ho visto anche delle membrane applicate direttamente sulla carcassa , cosa che non ritengo giusta

motori49

Very Important Tinga

Ranking: 1440

16187895

16187895 Inviato: 6 Ott 2020 10:18

immagini visibili ai soli utenti registrati

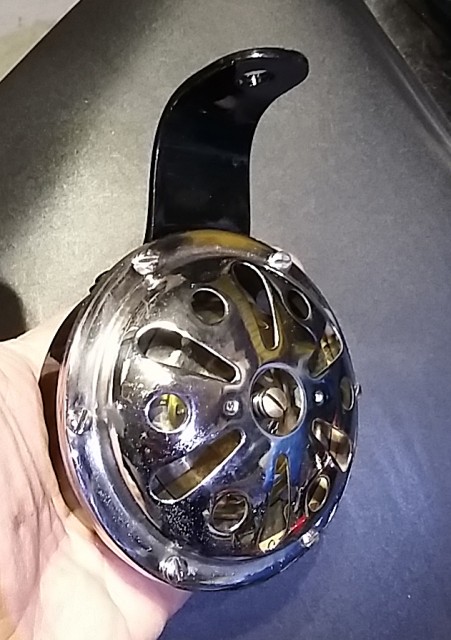

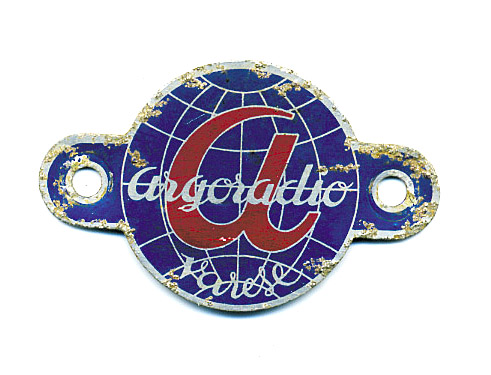

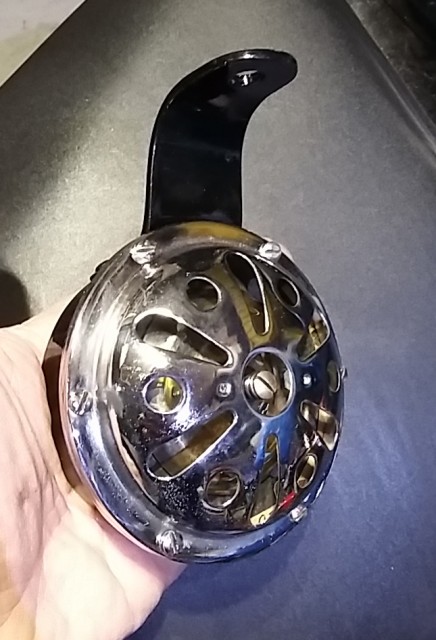

Questo è l'insieme chiuso, manca solo la targhetta Argoradio

immagini visibili ai soli utenti registrati

Andrea64

Minimoto Champ

Ranking: 1828

16188292

16188292 Inviato: 8 Ott 2020 21:22

Perfetto grazie

motori49

Very Important Tinga

Ranking: 1440

16189702

16189702 Inviato: 18 Ott 2020 12:00

Andrea64 ha scritto:

Ho chiesto a Mario Maba53 l'ordine esatto, visto che lui l'ha richiuso.

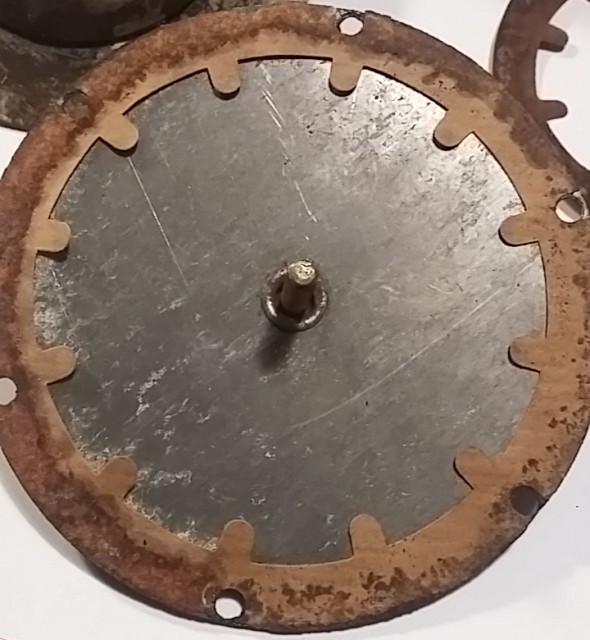

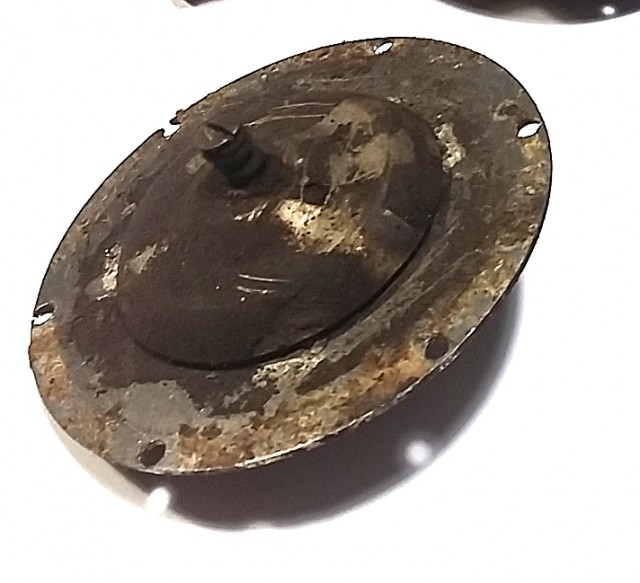

Allora le guarnizioni sono due, servono ad isolare il piattino-membrana tondo (quello cono la vite in mezzo). Una si trova tra la ghiera coperchio anteriore cromata e il piattino membrana.
L'altra tra il piattino-membrana e il corpo interno dove sono le puntine.

Spero di essermi spiegato.

ambo i lati di questo piatto

Immagine: Link a pagina di Motoclub Tingavert

Immagine: Link a pagina di Motoclub Tingavert

Questo è l'insieme chiuso, manca solo la targhetta Argoradio

Immagine: Link a pagina di Motoclub Tingavert

Immagine: Link a pagina di Motoclub Tingavert

Grazie ,per le info appena ho in mano il clacson Argoradio procedo a verificare perche' non "squilla"

certo che le guarnizioni di carta sono fatte veramente bene , con il taglierino poi.. sembrano fustellate

,io devo prendermi una giornata di ferie per fare un lavoro del genere con scarsi risultati

Grazie e vi aggiorno appena inizio...

adlerv90

Senza Freni

Ranking: 113

16189761

16189761 Inviato: 18 Ott 2020 22:19

adlerv90 ha scritto:

Grazie ,per le info appena ho in mano il clacson Argoradio procedo a verificare perche' non "squilla"

al 90% ha i contatti interni ossidati....di solito pulendoli bene torna a funzionare regolarmente

girodan

Moderatore

Ranking: 4636
