Discussione OT - Tra una piega e un dritto RSsisti
15800942
15800942 Inviato: 24 Apr 2017 9:55


Buon pensionamento! Edit: Inauguro una nuova pagina tiè!
p.p.s. Ma mi hanno cambiato il messaggio iniziale del topic icon_sad.gif

15802491
15802491 Inviato: 26 Apr 2017 17:05


Adamix ha scritto:
Buon pensionamento! Edit: Inauguro una nuova pagina tiè!
p.p.s. Ma mi hanno cambiato il messaggio iniziale del topic icon_sad.gif

Sono talmente abituato ad avere il link che porta all'ultimo post letto che mi sono dimenticato di controllare le pagine icon_asd.gif
SECONDO!
(ricordiamoci che chi prima arriva prima muore quando il tutto slitta indietro, l'importante è staccare più in là degli altri)

15804191
15804191 Inviato: 29 Apr 2017 11:26


Rakom ha scritto:
Adamix ha scritto:
Buon pensionamento! Edit: Inauguro una nuova pagina tiè!
p.p.s. Ma mi hanno cambiato il messaggio iniziale del topic icon_sad.gif

Sono talmente abituato ad avere il link che porta all'ultimo post letto che mi sono dimenticato di controllare le pagine icon_asd.gif
SECONDO!
(ricordiamoci che chi prima arriva prima muore quando il tutto slitta indietro, l'importante è staccare più in là degli altri)



ma guarda chi è tornato dalle nostre parti rotfl.gif rotfl.gif rotfl.gif rotfl.gif

15804606
15804606 Inviato: 30 Apr 2017 14:49


matteo392 ha scritto:
ma guarda chi è tornato dalle nostre parti rotfl.gif rotfl.gif rotfl.gif rotfl.gif

È stata dura ricordare la password, era vecchia e ero troppo pigro per riimpostarla, ma alla fine l'ho ricordata.
Ho anche passato la revisione e posso confermare che il motul 7100 è una mer*a e mi incollava la frizione. È un piacere poter mettere la marcia e andare anche a moto fredda icon_asd.gif
Invece ancora non so perché il freno dietro cazz3ggia, ho tolto l'aria 2 volte e l'ha ripresa, alla terza pare funzionare :/
Tra l'altro tocca a smontare la pinza ogni volta visto che lo spurgo è in basso.

15813037
15813037 Inviato: 14 Mag 2017 18:30


Rakom ha scritto:
matteo392 ha scritto:
ma guarda chi è tornato dalle nostre parti rotfl.gif rotfl.gif rotfl.gif rotfl.gif

È stata dura ricordare la password, era vecchia e ero troppo pigro per riimpostarla, ma alla fine l'ho ricordata.
Ho anche passato la revisione e posso confermare che il motul 7100 è una mer*a e mi incollava la frizione. È un piacere poter mettere la marcia e andare anche a moto fredda icon_asd.gif
Invece ancora non so perché il freno dietro cazz3ggia, ho tolto l'aria 2 volte e l'ha ripresa, alla terza pare funzionare :/
Tra l'altro tocca a smontare la pinza ogni volta visto che lo spurgo è in basso.


sei il top

ho bisogno di te però eusa_whistle.gif eusa_whistle.gif eusa_whistle.gif eusa_whistle.gif eusa_whistle.gif eusa_whistle.gif eusa_whistle.gif eusa_whistle.gif

15813044
15813044 Inviato: 14 Mag 2017 18:40


visto i tuoi tempi di risposta te lo chiedo subito icon_asd.gif icon_asd.gif

ancora hai la stampante 3d?? se si ti è mai capitato di dover modificare un STL?

15815042
15815042 Inviato: 17 Mag 2017 14:44


Siamo ancora tutti vivi icon_biggrin.gif

15815317
15815317 Inviato: 17 Mag 2017 23:34


Si galleggia rotfl.gif rotfl.gif rotfl.gif rotfl.gif rotfl.gif 1110_pat-pat.gif

15818667
15818667 Inviato: 23 Mag 2017 14:45


matteo392 ha scritto:
visto i tuoi tempi di risposta te lo chiedo subito icon_asd.gif icon_asd.gif

ancora hai la stampante 3d?? se si ti è mai capitato di dover modificare un STL?

Ma è che mi dimentico di venire a controllare, e quando mi ricordo sono al pc e il pc non ha la casso di password e me la devo ricordare.
Adesso l'ho messa, magari mi ricordo più spesso. icon_asd.gif icon_asd.gif

Sì, ho modificato un STL ma non è una cosa facile da fare, se hai la sorgente è meglio.

Per spiegarla semplicemente, l'STL è una composizione di tutti triangolini che formano la struttura (o mesh) di un oggetto. Generalmente le mesh sono fatte di figure più complesse (esempio rettangoli o altri poligoni). Ad esempio, un cubo avrebbe sei facce quadrate. Ma se esporti il file in STL, queste facce quadrate vengono convertite in triangoli.
Va da se che poi modificare i triangoli non è facile, i software CAD generalmente consentono di importare la mesh e trasformarla nel loro "solido" di lavoro (la mesh è vuota all'interno, è come un guscio, e non ci puoi lavorare direttamente).
Poi dipende da chi lo fa, ovviamente io sono il primo barbone che passa per strada, se chiedi a un professionista che si fa pagare 50€ l'ora netti e ha fatto cad per tutta la vita probabilmente non si fa troppi problemi a lavorare da un STL. icon_asd.gif icon_asd.gif icon_asd.gif


edit. sto leggendo adesso che ci sono programmi appositi che convertono STL a file CAD, quindi dovrebbe essere fattibile a meno che non usi un cad sconosciuto.

15818719
15818719 Inviato: 23 Mag 2017 15:36


Rakom ha scritto:
matteo392 ha scritto:
visto i tuoi tempi di risposta te lo chiedo subito icon_asd.gif icon_asd.gif

ancora hai la stampante 3d?? se si ti è mai capitato di dover modificare un STL?

Ma è che mi dimentico di venire a controllare, e quando mi ricordo sono al pc e il pc non ha la casso di password e me la devo ricordare.
Adesso l'ho messa, magari mi ricordo più spesso. icon_asd.gif icon_asd.gif

Sì, ho modificato un STL ma non è una cosa facile da fare, se hai la sorgente è meglio.

Per spiegarla semplicemente, l'STL è una composizione di tutti triangolini che formano la struttura (o mesh) di un oggetto. Generalmente le mesh sono fatte di figure più complesse (esempio rettangoli o altri poligoni). Ad esempio, un cubo avrebbe sei facce quadrate. Ma se esporti il file in STL, queste facce quadrate vengono convertite in triangoli.
Va da se che poi modificare i triangoli non è facile, i software CAD generalmente consentono di importare la mesh e trasformarla nel loro "solido" di lavoro (la mesh è vuota all'interno, è come un guscio, e non ci puoi lavorare direttamente).
Poi dipende da chi lo fa, ovviamente io sono il primo barbone che passa per strada, se chiedi a un professionista che si fa pagare 50€ l'ora netti e ha fatto cad per tutta la vita probabilmente non si fa troppi problemi a lavorare da un STL. icon_asd.gif icon_asd.gif icon_asd.gif


edit. sto leggendo adesso che ci sono programmi appositi che convertono STL a file CAD, quindi dovrebbe essere fattibile a meno che non usi un cad sconosciuto.



ecco controlla più spesso che ho dei lavoretti da fare con la stampantina 3d rotfl.gif rotfl.gif rotfl.gif

sisi in genere o disegno qualcosa da zero oppure cerco qualcosa di già bello e fatto (ma non ci trovo gusto eusa_doh.gif ) devo praticamente modificare un file questo:

Link a pagina di Thingiverse.com

perchè vorrei semplificarlo per esempio eliminado tutti quei triangoli bucati sulla parte anteriore

15818724
15818724 Inviato: 23 Mag 2017 15:40


15818734
15818734 Inviato: 23 Mag 2017 15:47


matteo392 ha scritto:
Link a pagina di Thingiverse.com


oppure ridurre le dimensioni di questo in modo da farne una versione da applicare sulla spallina dello zaino

Eliminare è sempre abbastanza facile.
Cambiare le dimensioni è già più difficile.
Adesso provo a scaricarli e gli do un occhiata

15818797
15818797 Inviato: 23 Mag 2017 16:53


matteo392 ha scritto:
Link a pagina di Thingiverse.com


oppure ridurre le dimensioni di questo in modo da farne una versione da applicare sulla spallina dello zaino

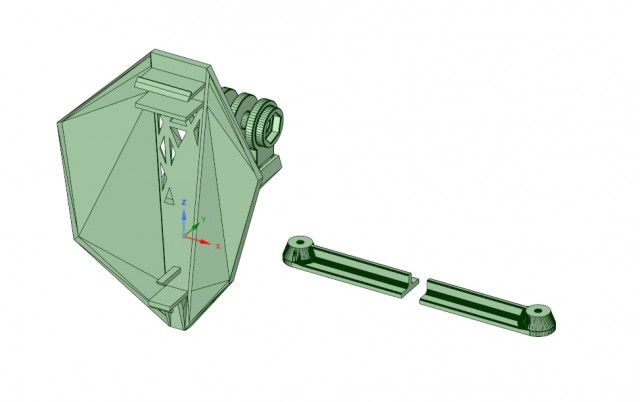

Esempio, spaceclaim/designspark

La maggior parte della geometria viene riconosciuta, eccetto i cilindri/smussi.

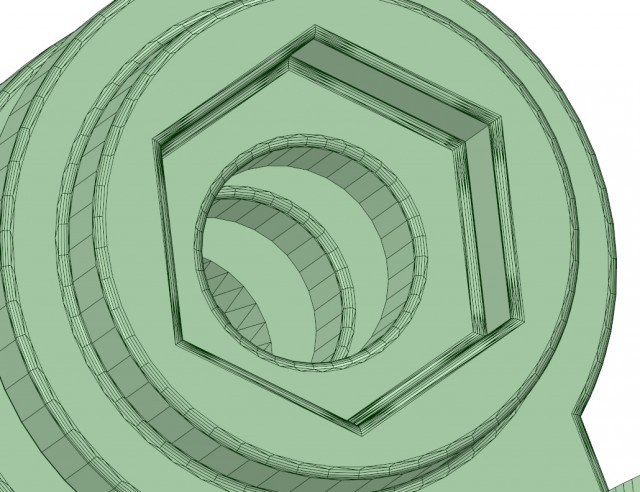

Qui vedi come non sono stati riconosciuti i fori.

Solidworks sembra riconoscere meglio i cilindri, ma non so usarlo quindi non ti saprei dire con precisione.


Adesso ho visto che ho meshlab installato, magari vedo se viene fuori qualcosa di migliore.
edit. non sembra. Alcuni dicono di usare polygonica ma non so cosa sia.

15818829
15818829 Inviato: 23 Mag 2017 17:59


Accorciare l'altro è stato un po' più complicato perché spaceclaim non gradisce tutte quelle facce non piane icon_lol.gif
Prima ho provato a convertirli in solidi, accorciarli, e riformarli ma non ha funzionato e non sono riuscito a salvarlo come stl per vedere se poi cura l'avrebbe interpretato comunque come un singolo solido (non dovrebbe farlo ma ogni tanto lo fa).

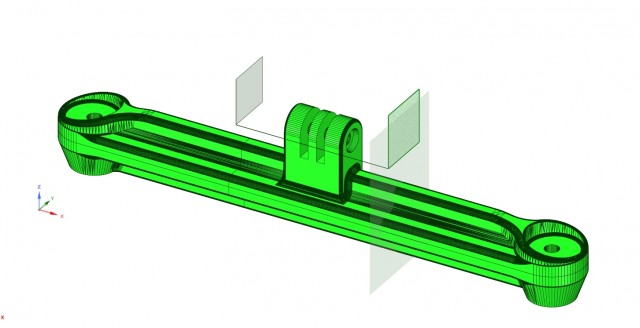

Ovviamente il primo passo è allinearli.

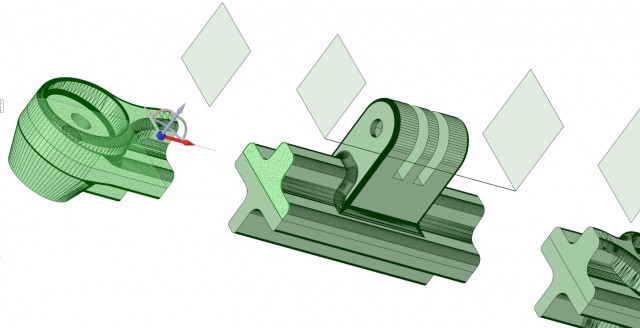

Il taglio

taglio completato,


Come detto, questo non ha funzionato probabilmente perché le facce smussate non combaciavano minimamente, visto che la parte di mezzo era andata persa.
Allora ho provato a lavorare direttamente con le mesh, seguendo lo stesso procedimento (allinea, taglia, avvicina, ricomponi).

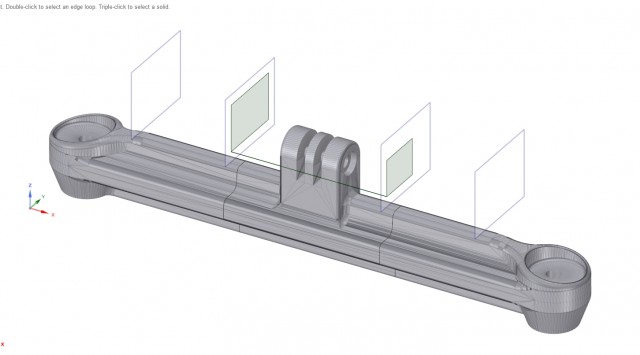

Stesso procedimento di taglio, solo che questa volta non potevo usare superfici (i quadrati verdi) perché la funzione di taglio delle mesh richiede un piano. Così ho creato quattro piani ausiliari che coincidevano con le superfici.
Specificamente, i due piani interni sono a 60mm l'uno dall'altro, mentre i piani più esterni sono a 1mm dalla fine della parte piana, dove comincia ad arrotondarsi per la battuta della vite (sempre perché le cose tonde non funzionano su spaceclaim).

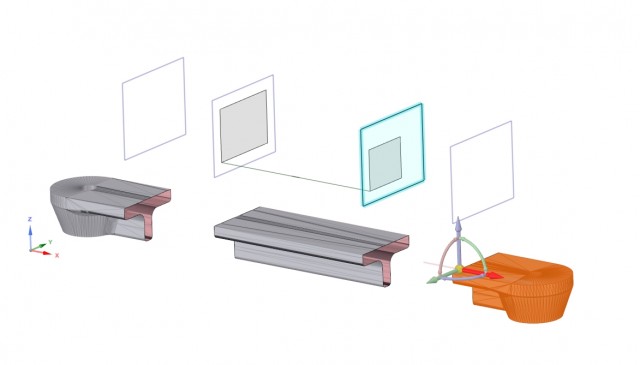

Poi ho riavvicinato e riunito le parti, non si sarebbero unite se la mesh fosse stata aperta ma fortunatamente per noi non è il caso.

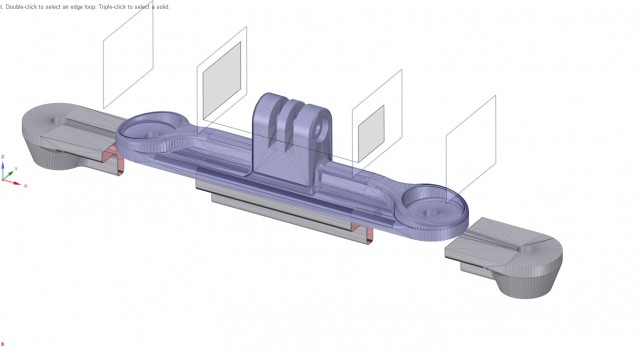

Tagliate, puoi vedere come a differenza del solido le mesh sono vuote all'interno.

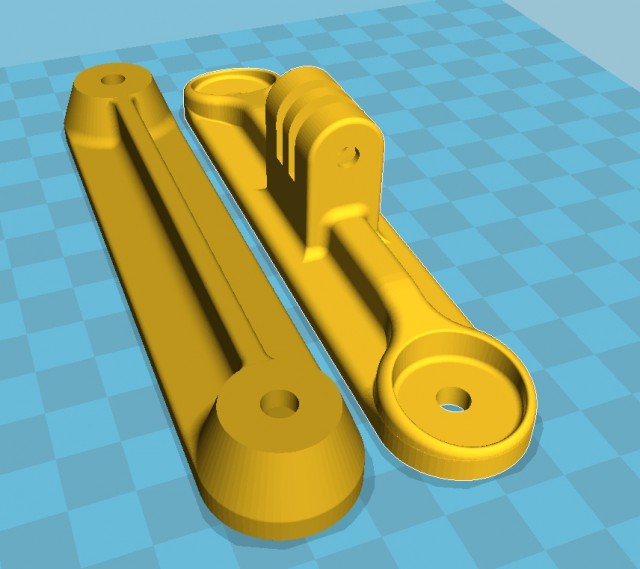

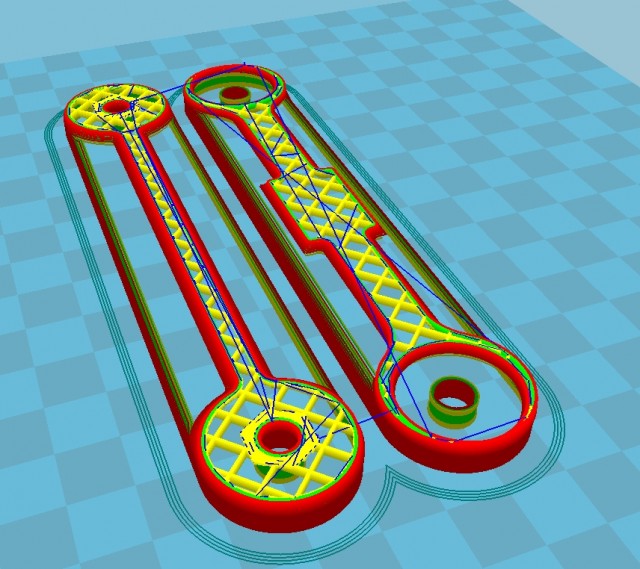

Caricate dentro cura.

Come puoi vedere sono state unite perfettamente, infatti non c'è alcuna divisione all'interno.

15818830
15818830 Inviato: 23 Mag 2017 17:59


Non scrivo spesso, ma quando scrivo è una cosa lunga eh. icon_lol.gif icon_lol.gif icon_lol.gif icon_lol.gif icon_lol.gif

15818842
15818842 Inviato: 23 Mag 2017 18:20


sapevo che eri meglio di goolge e tutti quei cialtroni che ci sono in giro

cosa mi serve quindi?? io ho autocad inventor e cura cosa altro scarico?

15818849
15818849 Inviato: 23 Mag 2017 18:43


matteo392 ha scritto:
sapevo che eri meglio di goolge e tutti quei cialtroni che ci sono in giro

cosa mi serve quindi?? io ho autocad inventor e cura cosa altro scarico?

Hmm, inventor non so se gestisce le mesh, QUI dice di no e che devi usare un convertitore esterno che abbia output in DWG (il formato di autodesk), ma ho visto QUESTO che se non ho capito male è un plugin per inventor che consente di trasformare mesh in solidi.
Poi bisogna vedere quanto riesci a farci, perché come detto mesh e smussi non vanno assolutamente d'accordo, ma magari Inventor li gestisce meglio di spaceclaim e quindi riesci a lavorarci lo stesso.
Insomma, fai un po' di prove icon_asd.gif
L'ovvia ricerca su google è "import stl inventor".
Link a pagina di Grabcad.com

Oppure compra uno dei tanti cad da 5.000€ e chiama l'assistenza e chiedi loro di guidarti passo passo icon_asd.gif icon_asd.gif

15818856
15818856 Inviato: 23 Mag 2017 19:09


mmmmmh non sei d aiuto ora ahahahahahah lasciami un solo link ahahahahah

15818859
15818859 Inviato: 23 Mag 2017 19:24


matteo392 ha scritto:
mmmmmh non sei d aiuto ora ahahahahahah lasciami un solo link ahahahahah

Link a pagina di Apps.autodesk.com

scarica, installa, fai partire autodesk e prova ad importare un STL e vedi cosa succede icon_asd.gif icon_asd.gif icon_asd.gif

15818869
15818869 Inviato: 23 Mag 2017 19:44


devo creare un account eusa_wall.gif eusa_wall.gif eusa_wall.gif eusa_wall.gif

domani provo icon_asd.gif icon_asd.gif icon_asd.gif

15818956
15818956 Inviato: 23 Mag 2017 22:11


matteo392 ha scritto:
devo creare un account eusa_wall.gif eusa_wall.gif eusa_wall.gif eusa_wall.gif

domani provo icon_asd.gif icon_asd.gif icon_asd.gif

pensavo lo avessi già, non è richiesto per attivare autodesk?
A meno che non sia... """""attivato""""" icon_asd.gif icon_asd.gif

15819522
15819522 Inviato: 24 Mag 2017 17:05


Rakom ha scritto:
pensavo lo avessi già, non è richiesto per attivare autodesk?
A meno che non sia... """""attivato""""" icon_asd.gif icon_asd.gif




eeeeh già ahahahahhaha

15819530
15819530 Inviato: 24 Mag 2017 17:19


come fare eusa_think.gif eusa_think.gif eusa_think.gif eusa_think.gif

15819659
15819659 Inviato: 24 Mag 2017 21:02


matteo392 ha scritto:
come fare eusa_think.gif eusa_think.gif eusa_think.gif eusa_think.gif

Autodesk ha licenze gratuite per gli studenti credo.
Alternativamente, se non ti preoccupa l'attivazione, puoi sempre comprare Ansys Spaceclaim Engineer e seguire il procedimento che ti ho fatto vedere prima 0509_up.gif 0509_up.gif
Alternativamente, se proprio non vuoi lavorare per niente, compra 6000€ di licenza per solidworks e poi chiama l'assistenza e fatti guidare passo passo icon_asd.gif icon_asd.gif

15819744
15819744 Inviato: 24 Mag 2017 23:23


Non voglio comprare nulla ahahahahah

15820116
15820116 Inviato: 25 Mag 2017 14:58


matteo392 ha scritto:
Non voglio comprare nulla ahahahahah

Correzione, non vuoi PAGARE nulla icon_asd.gif
Comunque ti consiglio di cercare di iscriverti a autodesk come studente, perché non torvo mesh enabler da nessuna parte icon_asd.gif
A parte che comunque secondo me, se inventor non è vecchio, probabilmente ha già di suo un qualcosa per gestire le mesh, dai un'occhiata o prova a importare un file.

edit.
A quanto pare solo autocad 2017 può lavorare con le mesh, inventor 2017 te le fa solo importare e posizionare, ma non potrai modificarle.
Ma se hai inventor magari hai anche autocad. eusa_think.gif
E come detto, probabilmente autodesk offre sia free trials che licenze studenti, quindi dagli un'occhiata 0509_up.gif

15820761
15820761 Inviato: 26 Mag 2017 15:50


Quindi mi serve autocad 2017 e risolverei molti problemi.....scusa ma te le prove come le hai fatte??

15820869
15820869 Inviato: 26 Mag 2017 19:42


matteo392 ha scritto:
Quindi mi serve autocad 2017 e risolverei molti problemi.....scusa ma te le prove come le hai fatte??

Ansys Spaceclaim Engineer 2015

15821106
15821106 Inviato: 27 Mag 2017 10:46


Rakom ha scritto:
matteo392 ha scritto:
Quindi mi serve autocad 2017 e risolverei molti problemi.....scusa ma te le prove come le hai fatte??

Ansys Spaceclaim Engineer 2015



free?

15821156
15821156 Inviato: 27 Mag 2017 13:59


matteo392 ha scritto:
free?

Beh, dipende da come guardi il "free".
In senso stretto, no. E non credo che abbiano licenze studenti.
